| 產品參數 | |||
|---|---|---|---|
| 品牌 | 創想智控 | ||
| 重量 | 585g | ||
| 顏色 | 黑 | ||
| 尺寸 | 105*29*112 | ||
| 功率 | 5w | ||
| 電壓 | 12-24 | ||
| 接口 | 百兆以太網RJ45/RS485 | ||
| 封裝 | 有 | ||
| 材料 | 金屬 | ||
| 特性 | 自動 | ||
| 形狀 | 長方體 | ||
| 制造商 | 創想智控 | ||
| 加工定制 | 是 | ||
| 特色服務 | 上門安裝 | ||
| 生產周期 | 7天 | ||
| 材質及結構 | 金屬 | ||
| 可售賣地 | 全國 | ||
| 用途 | 焊接 | ||
適用范圍
可支持標準的串口與網口通訊協議。
適用于直縫焊機、環縫焊機、焊接小車、龍門架、十字架焊接機等各類焊接專機。
可與多種機器人進行通訊，解決工件夾裝偏差，組對偏差與焊接過程中的熱形變。
產品特點
使焊槍處于理想位置，確保焊道連續，無急轉彎。
減少勞動成本，提高生產效率。
補償生產、設備和操作公差，針對復雜工件，減少編程工作。
實現一致的、可復現的焊接效果。
使用反射結構，提高測量精度。
雙層加厚擋板，使用防脫手?jǐn)Q螺釘，防塵效果優良。
圓潤外觀，長寬高長度設計合理。
自研激光器座，激光器散熱快，激光器使用穩定性更高，使用效果更加良好。
激光鐳射頭與激光器座同心，輸出精度更高。
激光線圖像全視場實焦，產品檢測與輸出精度高。
構成及原理
由激光器、光學傳感器、和中央處理器構成，采用光學傳播與成像原理，得到激光掃描區域內各個點的位置信息，通過復雜的程序算法完成對常見焊縫的在線實時檢測。
解決問題
可一鍵解決檢測范圍、檢測能力以及焊接過程中的常見問題。
可實現實時糾正焊縫偏差，智能實時跟蹤，精確引導焊槍自動焊接。
可有效解決焊縫偏差帶來的問題，確保焊縫成型完美。
干涉面積相對其他相機更加合理，可應用更多場景。
產品參數

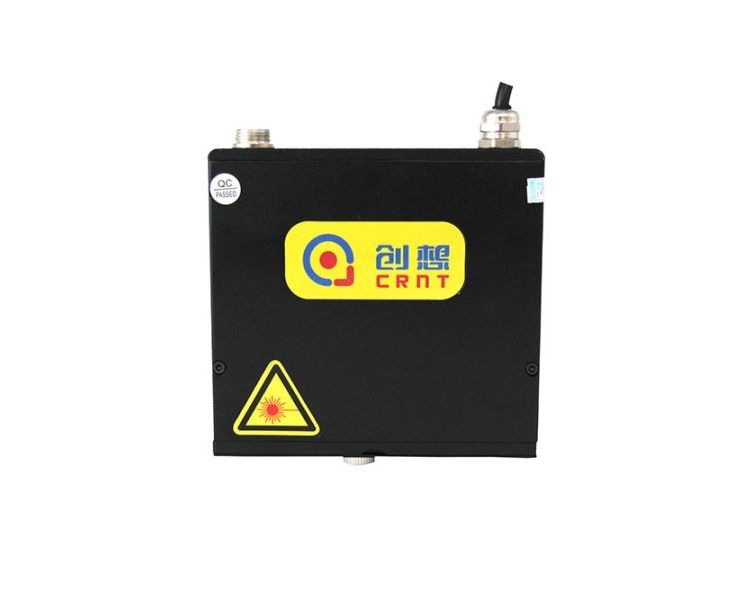

名稱型號中型激光焊縫跟蹤器CXZK-MEDA-150PL
光學規格
Z1-視場近端140
Z2-視場深度20
A-近平面（視場）（mm）20
B-遠平面（視場）（mm）25
推薦安裝距離150
平均深度分辨率0.10-0.12
平均橫向分辨率0.02
通信接口百兆以太網RJ45/RS485
輸出IO支持1路控制輸出NPN
輸入IO支持1路外部輸入，支持開關量信號或3.3-24V的電平信號
支持多段參數103個（可定制）
采樣頻率（HZ）30
工作溫度（℃）-10～65（無凍結）
功率（W）5
支持協議Modbus TCP/RTU、創想智控協議等
焊接類型MAG、埋弧焊、氬弧焊、鋁焊、攪拌摩擦焊、二保焊、激光焊等
尺寸圖
電源DC12-24V
重量約585
防護等級IP65
*以上參數是在理想情況下能夠達到的結果
