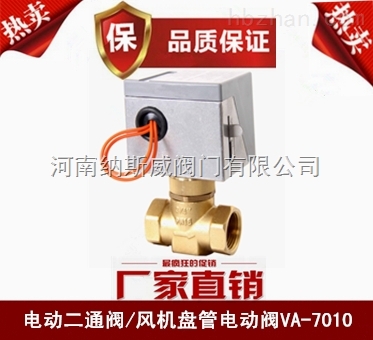

電動二通閥VA7010
產品概述
電動二通閥VA7010也稱VA-7010系列風機盤管電動閥適用于風機盤管水流的通斷控制。閥體為黃銅鍛造，驅動器利用磁滯同步電機為動力。通電打開閥門，斷電后由彈簧復位（即斷電后閥體自行關閉），并配有手動開閥操作機構，是中央空調系統最普遍采用的電動閥之一。
電動二通閥VA7010結構圖
技術指標：
◆ 驅動電機：磁滯同步電機
◆ 驅動器工作電壓：220VAC、50Hz/60Hz（有AC24V、110V可供選擇）
◆ 功率消耗：≤7.5VA
◆ 閥體承壓：1.6MPa
◆ 允許壓差：≤0.13MPa
◆ 適用介質：冷水、熱水
◆ 適用介質溫度：2℃-95℃
◆ 適用環境溫度：0℃-60℃
◆ 啟閉時間：開約10秒，關約5秒
◆ 閥體連接方式：ZG內管螺紋(也可按用戶需求定制)
◆ 行程(理論值)：4.0mm
主要材質：
◆ 閥 體：黃銅（鍛造）
◆ 閥 桿：304 不銹鋼
◆ 密封材料：特種橡膠
◆ 驅動器底盤：壓鑄鋁合金
◆ 驅動器蓋：阻燃ABS工程塑料
安裝調試:
◆ 安裝前必須仔細閱讀說明書，切斷有關電源并必須由專業人員進行安裝。
◆ 水流方向必須同閥體上的箭頭方向相同。
◆ 閥體須位于風機接水盤上方，以保證出現滴水時落入接水盤中。
◆ 閥體及驅動器必須安裝在垂直方向±60°范圍內，其上方應至少有30mm空間用于拆裝，與周?chē)艿馈⒃O(shè)備、建筑物必須保持足夠的維修操作空間，同時必須安裝在維修人員通過檢修孔能觸及到的地方。
◆ 兩只及其兩只以上的電動閥不能并聯，如果確需并聯要用繼電器進行隔離。
