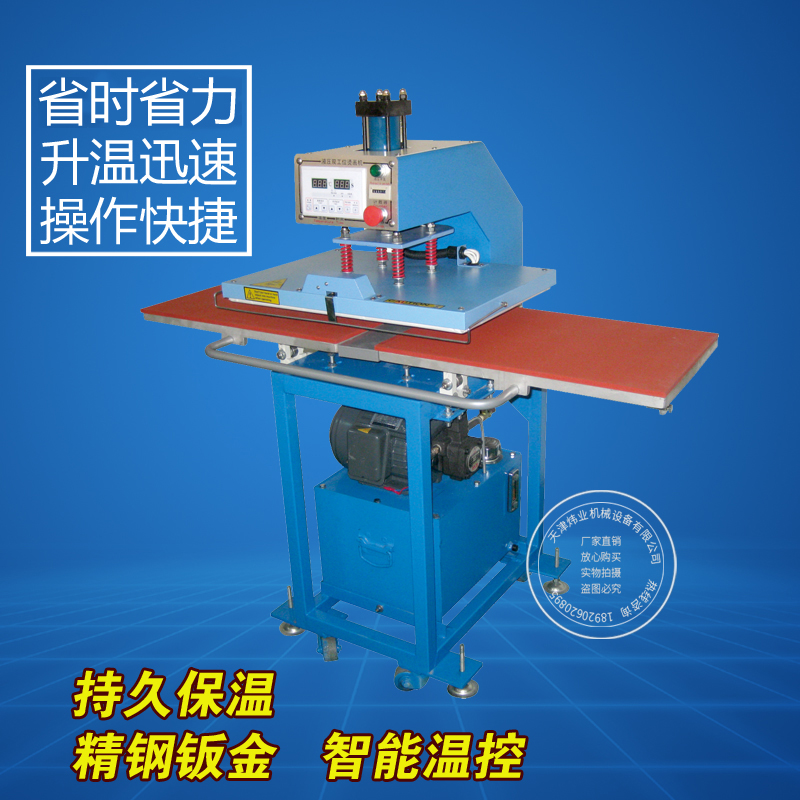

氣動雙工位熱轉印機
采用雙臺面推拉工作臺操作省力,承印速度快.加熱板采用油溫式加熱裝置,加熱速度快,溫度均勻.轉印面積大,可承接大型廣告牌及片裝印畫.
1．本機要放置在平穩的地面上，機器四周應有1米以上空間，以方便安裝及維修。
2．確定本機安裝位置后，配備單相220V電壓或110V電壓交流電源，電壓波動范圍—10﹪至5﹪在接線前，必須配備220V/110閘刀開關或空氣開關，以便控制機器電源通斷，并必須接可靠地線。
3．安裝完畢后，再認真檢查一次，以免接誤。
4．連接所配壓縮機氣接頭，打開氣壓，將壓力表調制(4pB-6pB)使發熱板升起；
5．插上電源，打開電源總開關，電源指示燈隨即著亮；操作過程中由于發熱板溫度較高請嚴禁觸摸，以免燙傷；
6．將恒溫器調較至所需溫度(通常為120℃-200℃)；
7．將定時器調較至所需時間(通常為10至30秒左右)；
產品特點：
1、 電子數碼溫度、時間雙屏顯示，更人性化的設計；
2、微電腦控制恒溫時間，自動時間控制，壓力調整方便，壓力可達8KG/CM；
3、耐高溫加厚硅膠墊使用烤印壓力更加均勻，400度不變形；
4、配備鉑金熱電阻，溫度誤差為±3℃；
5、工作臺可在手動與自動運行之間切換，采用推拉式工作臺面，操作省力，承印速度快；
6、 加熱板采用特殊管環繞設計，加熱均勻，工作臺面特殊處理，可承印升華、熱轉印、燙金等制。
簡介
本機（WY-7A 50×70/60×80氣動雙工位燙畫機）可將升華類，溶劑類油墨的彩色圖案與文字經熱轉印燙在棉，麻，化絨等絨物上，還可進行植毛燙畫和發泡印花工藝等處理，經濟又實用。
特點
· 電子數顯恒溫控制溫度，準確性高（±2℃）；
· 發熱采用進口鋁合金澆鑄導熱原理，省電，溫度均勻，溫差系數??；
· 電子時間控制，工序完成訊號指示；
· 壓力隨意調節。
技術指標
電壓（V）：220/110
功率：5.0 6.0
溫度范圍(℃)：0-399
時控范圍(S)：0-999
工作臺尺寸(㎝)：50×70 60×80
主機包裝尺寸(㎝)： 100×96×160 100×96×160
整機重量(㎏)：150 150
安裝及操作說明：
1．本機要放置在平穩的地面上，機器四周應有1米以上空間，以方便安裝及維修。
2．確定本機安裝位置后，配備單相220V電壓或110V電壓交流電源，電壓波動范圍—10﹪至5﹪在接線前，必須配備220V/110閘刀開關或空氣開關，以便控制機器電源通斷，并必須接可靠地線。
3．安裝完畢后，再認真檢查一次，以免接誤。
4．連接所配壓縮機氣接頭，打開氣壓，將壓力表調制(4pB-6pB)使發熱板升起；
5．插上電源，打開電源總開關，電源指示燈隨即著亮；操作過程中由于發熱板溫度較高請嚴禁觸摸，以免燙傷；
6．將恒溫器調較至所需溫度(通常為120℃-200℃)；
7．將定時器調較至所需時間(通常為10至30秒左右)；
8．將衣物平放在下燙板上,再疊上燙畫紙(注意：燙畫紙的正反面，所燙圖案四邊必須小于工作臺外圍尺寸0.5厘米以上)推動工作臺面到燙壓位置即可；
9．當指示燙印的定時時間到時，發熱板自動升起，將另一工作臺推到位，發熱板自動下壓。
10．經常保持工作臺表面清潔，每月應對各軸承及導柱等經常傳動部件進行注油潤滑。為使?fàn)C印效果更好，溫度均勻，不要放在大風吹到處，并保持平衡。
11.如果是冷撕的燙畫紙,請用黑板擦將燙畫紙均衡擦一遍，等5-20秒，才將燙畫紙撕掉；如果是熱撕的燙畫紙，燙印完畢請馬上將燙畫紙撕去。
成功的燙印需要有正確的時間，溫度及壓力的配合，衣物的厚度和材料及燙畫紙的種類都影響到燙印的效果。
（注意：各種燙畫紙都需試燙小樣認可后，方可批量生產。）
故障維修及維護
1． 壓力：如壓力不夠均勻，可調較發熱板中心的四條絲桿，向下是增加壓力，向上是減少壓力，壓力最大可調至8PB。
2． 時間：當燙印時間到達而發熱板未升起，則須檢查電磁閥觸點是否燒壞或時間表是否燒壞。
3． 溫度：當所調溫度到達時，溫控器液晶會顯示已到所需溫度，如不升溫，則檢查①接觸器是否壞了；②溫度表是否失靈；③發熱管是否燒壞；④高溫線是否脫落。
4． 發熱板不下壓：①檢查工作臺是否到位；②氣壓是否在4pB以上；③感應開關是否與磁鐵感應；④時間表是否計時，會計時，則說明感應開關，沒問題則檢查觸點電磁閥；⑤電磁閥是否有電，有電而不動作，則是電磁閥壞。
注：過濾器壓力應調到(4pB-6pB)如發熱板未升起，請栓查氣壓線路，電磁閥是否暢通，過濾器是否打開，過濾器建議每1000L壓縮空氣中加入1-12滴SNS-01（ISOVG32）油霧器專用油（透平1號油）；每隔一定時間請檢查導柱及軸承的潤滑黃油是否變干，如變干則需添加適量3#通用鋰基脂即可。
包裝及搬運說明
本機主機下方因裝有腳輪及腳杯，用木箱包裝時，為防止機器跑位，請一定切記把四個腳杯全部調至接觸到木箱底盤并且定位好后方可包裝，用可承重150公斤以上叉車搬動；
安全注意事項
整機必須放置于水平地面，進行操作前必須有合適牢靠的保護地線，機器操作過程中禁止觸摸該機發熱板發熱處，機器如出現故障以及需咨詢事宜，請與我公司售后部聯系。
印花設備及熱轉印設備保修單
產品型號： 出廠編號：
保修條例
1． 在保修期內憑此單和送貨單（或收款收據）修理；
2． 保修期限：從出售起為□一年 □半年（指：手動類熱轉印機器）。
3． 保修注意事項：
◆ 凡未經拆動，確屬產品制造不良的故障或損壞，均由我廠負責修理或更換損壞的零配件；對使用不當?shù)热藶橹圃斓墓收匣驌p壞，不屬保修范圍；
◆ 燈管，保險絲，彈簧，硅膠，海棉，高溫布，皮帶等非電器配件不在保修范圍；
◆ 電機保修三個月；
◆ 用戶與我廠聯系解決質量問題時，請寫明機器型號，出廠編號，故障現象。
7E
技術特點：
· 采用集成電路板，觸摸按鈕，電磁開關技術，通斷計時器，美觀，準確性高；
· 自動控制，壓力平衡均勻，壓力可達30kg/cm2；
· 采用推拉式工作臺面，操作省力承印速度快；
· 該機特采用安全保護裝置，防壓傷，非常安全理性化；
· 加熱板采用特殊管環繞設計，加熱設計，加熱均勻；
· 工作臺面特殊處理，可承印升華，熱轉印，燙金等
本機（WY-1手動燙畫機）可將升華類，溶劑類油墨的彩色圖案與文字經熱轉印燙在棉，麻，化絨等絨物上，還可進行植毛燙畫和發泡印花工藝等處理，經濟又實用。
特點
· 電子數顯恒溫控制溫度，準確性高（±2℃）；
· 發熱絲與加熱板注為一體，安全，耐用，熱力分布均勻；
· 電子時間控制，工序完成訊號指示；
· 壓力隨意調節；
· 底板裝設耐高溫度發泡硅膠，耐溫達350℃不變型。
技術指標
電壓（V）：220
功率：2.2 2.3 3.5
溫度范圍(℃):0-399
時控范圍(S):0-60
工作臺尺寸(㎝):38㎝×38㎝ 40㎝×50㎝ 40㎝×60㎝
包裝尺寸(㎝): 76×46×39㎝ 76×66×39㎝ 76×66×39㎝
整機重量(㎏):28㎏ 30㎏ 32㎏
操作
① 插上電源,打開電源總開關,電源指示燈隨即著亮;
(注意:整機必須有合適牢靠的保護地線)
② 將恒溫器調較至所需溫度(通常為120℃-200℃);
③ 將定時器調較至所需時間(通常為5至20秒左右);
④ 將衣物平放在下燙板上,再疊上燙畫紙(注意燙畫紙的正反面),將手柄用力向下,直至終點;
⑤ 當指示燙印的定時時間到時,蜂鳴器響,將手柄向上提回原位;
⑥ 如果是冷撕的燙畫紙,請用黑板擦將燙畫紙均衡擦一遍，等5-20秒，才將燙畫紙撕掉。
如果是熱撕的燙畫紙，燙印完畢請馬上將燙畫紙撕去。
成功的燙印需要有正確的時間，溫度及壓力的配合，衣物的厚度和材料及燙畫紙的種類都影響到燙印的效果。
（各種燙畫紙都需試燙小樣認可后，方可批量生產。）
|
產品摘要:JC-7氣動雙工位熱轉印機 |
|||||||||||||||||||||||||||||||||||||||||||
|
手動燙畫機JC -1
技術參數：
|
承印面積 |
38*38 |
40*60 |
55*70 |
|
電 壓(V) |
220 |
220 |
220 |
|
功 率(KW) |
2.2 |
2.5 |
3.0 |
|
溫度范圍(℃) |
0-399 |
0-399 |
0-399 |
|
時間范圍(S) |
0-999 |
0-999 |
0-999 |
|
重 量(KG) |
30 |
35 |
40 |
|
包裝尺寸（CM） |
72×48×39 |
72×58×39 |
72×68×39 |
技術特點：
加熱板采用特殊超精密線管技術，可有效地保證溫度的均衡和穩定；
全電子數顯，溫度控制器，溫度時間“±2℃”電子時間控制器，信號指示，使用方便；
加熱板表面，噴涂“鈦氟倫”防粘層、強度高、表面光滑、燙畫效果好、容易清潔；
螺旋壓力設計，能隨意輕松地調較所需的工作壓力；
底板表面，裝耐高溫硅膠板，使轉印制品皆能達至完美效果；
根據杠桿原理，操作方便輕松；
調整壓力螺旋式壓力調節，能精確的調節所需壓力；
開合式加熱板，使用方便。
簡介
本機（WY-2A韓式搖頭機燙畫機）可將升華類，溶劑類油墨的彩色圖案與文字經熱轉印燙在棉，麻，化絨等絨物上，還可進行植毛燙畫和發泡印花工藝等處理，經濟又實用。使用本機前，請認真閱讀本說明后，再進行操作。
特點
· 電子數顯恒溫控制溫度，準確性高（±2℃）；
· 發熱絲與加熱板注為一體，安全，耐用，熱力分布均勻；
· 加熱板鐵氟龍防粘鍍層；
· 電子時間控制，工序完成訊號指示；
· 壓力隨意調節；
· 底板裝設耐高溫度發泡硅膠，耐溫達350℃不變型。
技術指標
電壓（V）：220/110
功率：2.2 2.3 3.5
溫度范圍(℃):0-399
時控范圍(S):0-60
工作臺尺寸(㎝):38㎝×38㎝ 40㎝×50㎝ 40㎝×60㎝
包裝尺寸(㎝): 76×46×39㎝ 76×66×39㎝ 76×66×39㎝
整機重量(㎏):30㎏ 35㎏ 40㎏
本機（WY-1手動燙畫機）可將升華類，溶劑類油墨的彩色圖案與文字經熱轉印燙在棉，麻，化絨等絨物上，還可進行植毛燙畫和發泡印花工藝等處理，經濟又實用。
特點
· 電子數顯恒溫控制溫度，準確性高（±2℃）；
· 發熱絲與加熱板注為一體，安全，耐用，熱力分布均勻；
· 電子時間控制，工序完成訊號指示；
· 壓力隨意調節；
· 底板裝設耐高溫度發泡硅膠，耐溫達350℃不變型。
技術指標
電壓（V）：220
功率：2.2 2.3 3.5
溫度范圍(℃):0-399
時控范圍(S):0-60
工作臺尺寸(㎝):38㎝×38㎝ 40㎝×50㎝ 40㎝×60㎝
包裝尺寸(㎝): 76×46×39㎝ 76×66×39㎝ 76×66×39㎝
整機重量(㎏):28㎏ 30㎏ 32㎏
操作
① 插上電源,打開電源總開關,電源指示燈隨即著亮;
(注意:整機必須有合適牢靠的保護地線)
② 將恒溫器調較至所需溫度(通常為120℃-200℃);
③ 將定時器調較至所需時間(通常為5至20秒左右);
④ 將衣物平放在下燙板上,再疊上燙畫紙(注意燙畫紙的正反面),將手柄用力向下,直至終點;
⑤ 當指示燙印的定時時間到時,蜂鳴器響,將手柄向上提回原位;
⑥ 如果是冷撕的燙畫紙,請用黑板擦將燙畫紙均衡擦一遍，等5-20秒，才將燙畫紙撕掉。
如果是熱撕的燙畫紙，燙印完畢請馬上將燙畫紙撕去。
成功的燙印需要有正確的時間，溫度及壓力的配合，衣物的厚度和材料及燙畫紙的種類都影響到燙印的效果。
（各種燙畫紙都需試燙小樣認可后，方可批量生產。）
燙畫機特點：
燙畫機素材：
打造熱轉印設備生產創新領導者
氣動雙工位燙畫機，鋁扣板印花機
服裝T恤印制設備
專業鼠標墊印花機
金屬花制作機
專業服裝印花機
質保三年 工業級 CE標準
一句承諾 永相隨
主營：大中小幅面的氣動印花設備，燙標設備，可定制各種尺寸，各種款式的印花設備，多功能熱轉印機，提高工作效率
高溫鍛煉 高溫鑄鍛 不易斷裂
優質鋁塊 傳導性更加
便捷維護：簡單設計 維護更方便 運行安全穩定
六大優勢 無法阻擋：智控時間 智控溫度 屏顯計量 持久保溫 品質氣缸 金鋼鈑金 附帶可移動式穩固機架
柯式膠?。喝f能工藝，通過熱轉印機印制，色彩精準
熱轉?。和徂D(zhuǎn)印機，將圖案轉印在衣服上
熱升華：通過熱轉印機印制，花紋精細，色彩鮮艷，層次豐富
燙金 燙銀：通熱轉印機，利用燙金紙加熱到服飾上
三年質保：因為專注 所以專業
我們是在賣產品 但更是在做服務
金鋼鈑金 升溫迅速 操作快捷 外形美觀
優質耐熱硅膠 高密度 經久耐用 加熱板附帶散熱孔
同樣的產品我們比優勢
同樣的優勢我們比質量
同樣的質量我們比價格
同樣的價格我們比服務
概述
本機可將升華類，溶劑類油墨的彩色圖案與文字經熱轉印燙在棉，麻，化絨等絨物上，還可進行植毛燙畫和發泡印花工藝等處理，經濟又實用。
特點
· 采用高檔集成電路表數字顯示；
· 發熱采用進口鋁合金澆鑄導熱原理，省電，溫度均勻，溫差系數??；
· 電子時間控制，工序完成訊號指示；
· 壓力隨意調節。
技術指標
電壓（V）：220/110
功率：2.2 2.5 3.0 6.0
溫度范圍(℃)：0-399
時控范圍(S)：0-999
工作臺尺寸(㎝)： 40×40 40×50 40×60 60×80
包裝尺寸(㎝)：
整機重量(㎏)：
操作
① 連接所配壓縮機氣接頭，打開氣壓，將壓力表調制(4pB-6pB)使發熱板升起；
② 插上電源，打開電源總開關，電源指示燈隨即著亮;
(注意:整機必須有合適牢靠的保護地線)
③ 將恒溫器調較至所需溫度(通常為120℃-200℃)；
④ 將定時器調較至所需時間(通常為10至30秒左右)；
⑤ 將衣物平放在下燙板上,再疊上燙畫紙(注意燙畫紙的正反面)推動工作臺面到燙壓位置，發熱板下壓。
⑥ 當指示燙印的定時時間到時，發熱板自動升起，將工作臺拉出。
⑦ 如果是冷撕的燙畫紙,請用黑板擦將燙畫紙均衡擦一遍，等5-20秒，才將燙畫紙撕掉。
如果是熱撕的燙畫紙，燙印完畢請馬上將燙畫紙撕去。
成功的燙印需要有正確的時間，溫度及壓力的配合，衣物的厚度和材料及燙畫紙的種類都影響到燙印的效果。
（各種燙畫紙都需試燙小樣認可后，方可批量生產。）
維修
1． 壓力：如壓力不夠均勻，可調較發熱板中心的四條絲桿，向下是增加壓力，向上是減少壓力,壓力最大可調至8PB。
2． 時間：當燙印時間到達而發熱板未升起，則須檢查電磁閥觸點是否燒壞或時間表是否燒壞。
3． 溫度：當所調溫度到達時，溫控器液晶會顯示已到所需溫度，如不升溫，則檢查①接觸器是否壞了；②溫度表是否失靈；③發熱管是否燒壞；④高溫線是否脫落。
4． 發熱板不下壓：①檢查工作臺是否到位；②氣壓是否在4pB以上；③感應開關是否與磁鐵感應；④時間表是否計時，會計時，則說明感應開關，沒問題則檢查觸點電磁閥；⑤電磁閥是否有電，有電而不動作，則是電磁閥壞。
注：氣壓力應調到(4pB-6pB)如發熱板未升起，請栓查氣壓線路，電磁閥是否暢通，過濾器是否打開。
