一、噴漆柜廢氣處理工藝流程圖：
噴漆柜廢氣處理（水噴淋廢氣處理塔+活性炭吸附設備）凈化工程流程圖
二、噴漆水簾柜廢氣處理設備（水噴淋廢氣處理塔+活性炭吸附設備）處理工藝說明：
噴漆廢氣產生噴涂過程，液態油漆在氣壓作用下形成霧化粉塵顆粒物及揮發三苯等有機危害物，濃度較高，粒徑較小，絕大部分在10μm以下，噴漆廢氣經過水簾柜清洗后，對漆霧起到很好的清洗降解作用，廢氣進入水噴淋廢氣處理塔，經水噴淋廢氣處理塔進一步清洗處理后，通過加壓引風機進入活性炭吸附設備，有機氣體在床內被活性炭吸附，活性炭它適應于大流量低濃度的有機廢氣，活性炭采用顆料狀活性炭，比表面積（吸附面積）高達500-1500m2/g.比表面積大，因而具有很高的表面活性炭和吸附能力。排出的低濃度有機氣體被吸附在它的活性表面上經凈化氣體由外排風管高空達標排放。
三、噴漆廢氣處理達標排放執行標準：
噴漆廢氣經處理后，污染物排放達到廣東省《家具制造行業揮發性有機化合物排放標準》DB 44/814-2010第二時段排放標準；離地15米高空排放
即：苯外排濃度低于1mg/m3。甲苯與二甲苯外排濃度低于20mg/m3。總VOCs外排濃度低于30 mg/m3；
四、噴漆漆霧處理設備工程案例

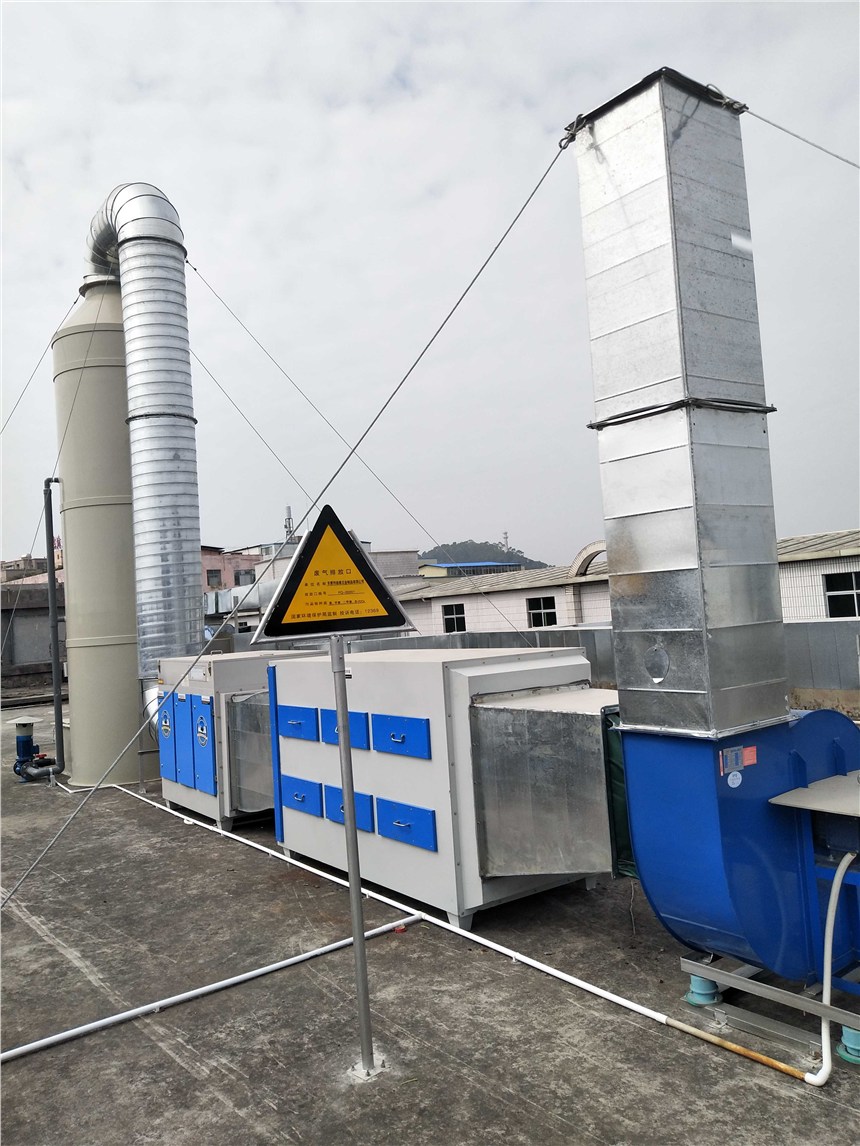

東莞市金都五金制品有限公司水簾柜廢氣處理（水噴淋廢氣處理塔+活性炭吸附設備）工程案例
東莞市富家五金制品有限公司水簾柜廢氣處理（水噴淋廢氣處理塔+活性炭吸附設備）工程案例
東莞市怡筑家具有限公司噴漆柜廢氣處理（水噴淋廢氣處理塔+活性炭吸附設備）工程案例
