儲能集裝箱和箱式變電站（箱變）雖然在外觀上均采用集裝箱式結構，但功能定位和內部系統差異顯著，因此在設計、制造工藝和技術要求上存在明顯區別。以下是兩者的主要差異分析：
一、核心功能與用途不同
1. 儲能集裝箱
- 功能：用于存儲電能（如鋰電池、液流電池等），集成電池系統（BESS）、能量管理系統（EMS）、溫控系統、消防系統等，實現電能的充放電和調度。
- 用途：新能源電站（光伏、風電）、電網調頻調峰、工商業儲能、微電網等場景。
2. 箱式變電站（箱變）
功能：將變壓器、高壓開關柜、低壓配電設備等集成于一體，實現電壓變換和電力分配。
用途：電力輸配系統中的臨時或永久性變電站，常用于城市電網、工業園區、鐵路供電等。
二、結構設計與內部系統差異**

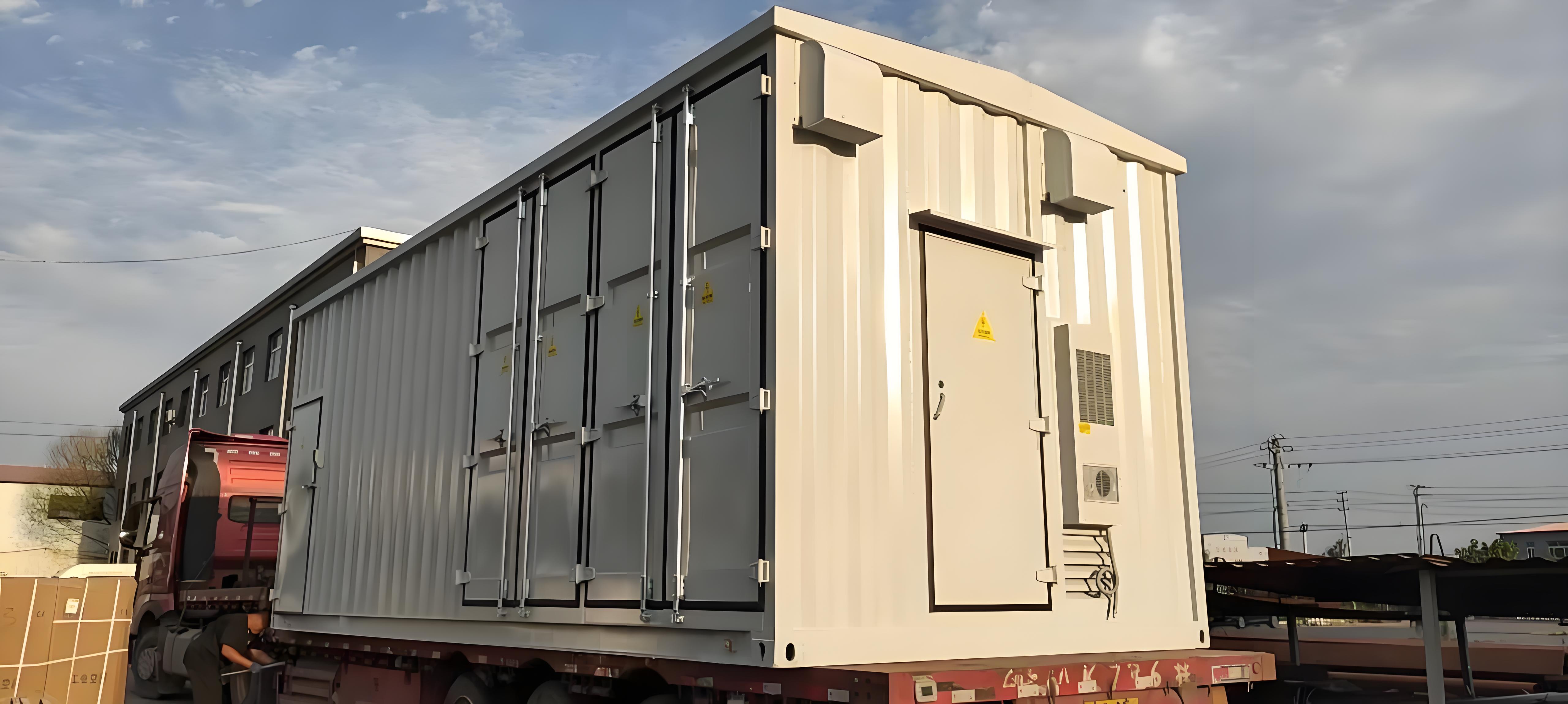

1. 儲能集裝箱
結構設計：
- 內部需布局電池簇、電池管理系統（BMS）、變流器（PCS）、空調/液冷系統、消防設施等。
- 需考慮電池模塊的承重、散熱風道設計、防爆/防火隔離（如氣凝膠、阻燃涂層）。
- 外殼需具備防腐、防水（IP54以上）、隔熱性能，部分場景需防鹽霧（沿海地區）。
關鍵工藝：
電池架安裝：采用模塊化設計，確保電池簇安裝穩固，避免振動和短路風險。
熱管理：配置空調或液冷系統，精確控制溫度（如鋰電池要求25±5℃）。
安全防護：集成氣體滅火系統（如七氟丙烷）、煙霧傳感器、泄爆閥等。
2.箱式變電站
3.結構設計
- 內部主要集成高壓開關柜、變壓器、低壓配電柜、電纜通道等。
- 需滿足電氣絕緣要求，布局上注重高低壓設備分區隔離。
- 外殼需防塵防水（IP43以上）、機械強度高（抗風壓、抗沖擊）。
關鍵工藝：
變壓器安裝：需固定減震基座，避免運行時振動影響設備壽命。
絕緣處理：高低壓設備間設置絕緣隔板，電纜接頭采用硅橡膠密封。
通風散熱：通過自然通風或強制風冷（百葉窗+風機）保障變壓器散熱。
---
三、材料與制造工藝差異
| **對比項** | **儲能集裝箱** | **箱式變電站** |
|------------------|-----------------------------------|-----------------------------------|
| **主體材料** | 鋼制框架+防火隔熱層（如巖棉板） | 鋼制框架+防銹涂層（鍍鋅鋼板） |
| **內部設備** | 電池簇、BMS、PCS、消防系統 | 變壓器、高低壓開關柜、保護裝置 |
| **防護等級** | IP54以上（防塵防水） | IP43以上（側重防塵防潮） |
| **生產工藝** | 模塊化裝配，注重電池安全和熱管理 | 標準化電氣安裝，注重絕緣和防護等級 |
| **測試重點** | 電池循環性能、熱失控測試、消防驗證 | 耐壓試驗、絕緣測試、短路保護驗證 |
---
四、技術標準與認證要求
- **標準**：需符合UL 9540（國際儲能安全標準）、GB/T 34120（中國電化學儲能系統規范）等。
- **認證**：電池需通過UN38.3（運輸安全）、UL 1973（電池系統認證）。
2. **箱式變電站**
- **標準**：需滿足GB/T 17467（高壓/低壓預裝式變電站）、IEC 62271-202（國際電氣標準）。
- **認證**：需通過短路耐受能力測試、防護等級（IP）認證。
---
五、應用場景與定制化需求
- 需適應多樣化場景（如高寒、沙漠、海島），可能定制防低溫加熱系統或防沙塵設計。
- 部分項目要求支持“儲能+光伏”一體化集成。
- **箱式變電站**：
- 根據電壓等級（如10kV/35kV）和容量需求定制變壓器規格。
- 特殊場景需防爆設計（如化工園區）。
---
總結：儲能集裝箱的核心是**電池系統集成與安全管理**，工藝圍繞電池性能優化和熱失控防護展開；
箱式變電站的核心是**電力設備集成與絕緣防護**，工藝側重電氣安全與可靠運行。
兩者均需模塊化設計，但技術路線、測試標準和功能側重點截然不同。
