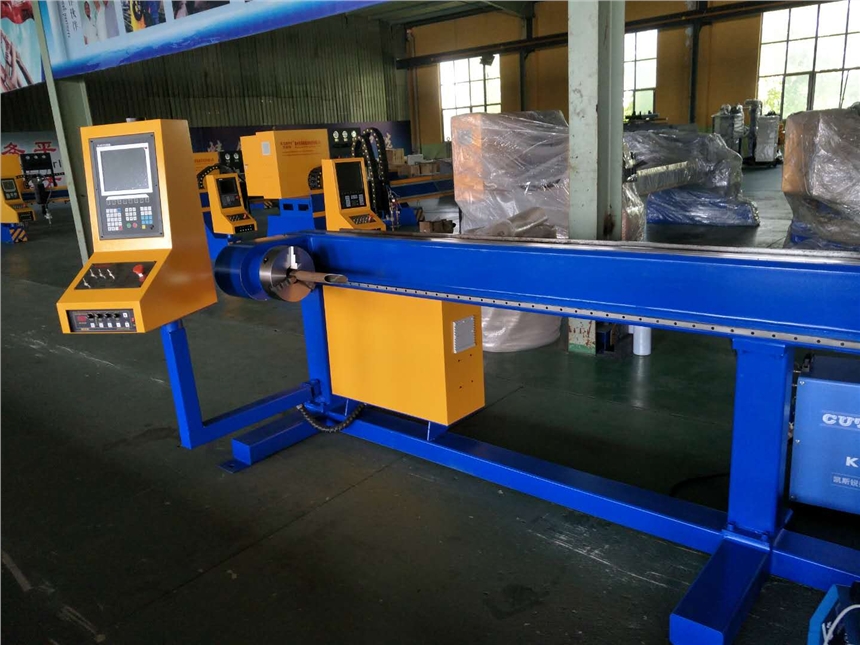

管道三通相貫線切割機 水處理設備管子切割機
水處理設備管子切割機是一種對圓管相交處作自動計算、套料、切割的設備。適合用于水處理、壓力容器、管三通、管接頭等行業，切割管件長度較短、便于集中收集切割完成的管件。管道三通相貫線切割機能十分方便地切割相貫線孔、相貫線端頭、蝦米節彎頭，并且不需人工編程，只需輸入管徑、管的厚度、相交角度等參數，機器就能自動計算切割。管零件自動套料功能可以一次性的將一整根鋼管原料切成多段鋼管，中間無需人工干預，電腦自動排料實現了原料使用的優化，為您節省原材料費用的同時大大降低了切割時間，提高切割效率。蝦米節相貫線切割機 短管切割集中收集管件，
三軸、四軸、五軸、六軸有/無坡口相貫線切割,切割管徑以及管子長度均可根據用戶要求進行設計制造
項 目參 數
1 切割管徑 Φ=50～630mm 60-800mm
2 切割方式 等離子/火焰
3 等離子切割管壁厚度 根據等離子電源功率決定
4 有效切割工件長度 12000mm
5 要求工件橢圓度 ≤1%
6 切割速度 10～2000mm/min
7 移動速度 10～6000 mm/min
8 坡口角度 等離子切割±45°
火焰切割±55°
9 機器軸數及運動范圍 X軸：割炬沿管件軸向水平移動軸行程12000mm
Y軸：管件旋轉軸360°自由回轉
Z軸：割炬上升下降軸行程400mm（不參加聯動）
A軸：割炬沿管件徑向平面擺動軸±55°
B軸：割炬沿管件軸向平面擺動軸±60°
C軸：割炬前后移動軸行程400mm（不參加聯動）
10 切割長度精度 ±1.5mm
11 切割精度執行標準 按ISO9013-2002 、ISO8206-1991及 JB/T10045.4-1999JB
12 卡盤性質 手動3爪聯動自定心
13 等離子電源 根據客戶需求選配
14 托架數量 4組
15 待割管重量 3000Kg
