嘉興ACF設備供應商 杭州ACF本壓機廠家
適用于高密度 FPC/FFC 與 PCB 壓接和觸摸屏生產工藝中（9 寸以下）。
1. 設備簡介：
1.1 特點：
①、PLC 控制，上恒溫加熱方式，配合硬質合金壓頭，實現溫度均勻平穩；
②、觸摸屏 LCD 顯示輸入，中文菜單，所有參數設置瀏覽簡潔直觀。
③、采用氣缸配合精密調壓閥，壓力控制更準確更穩定。
1.2 用途：
2．設備規格：

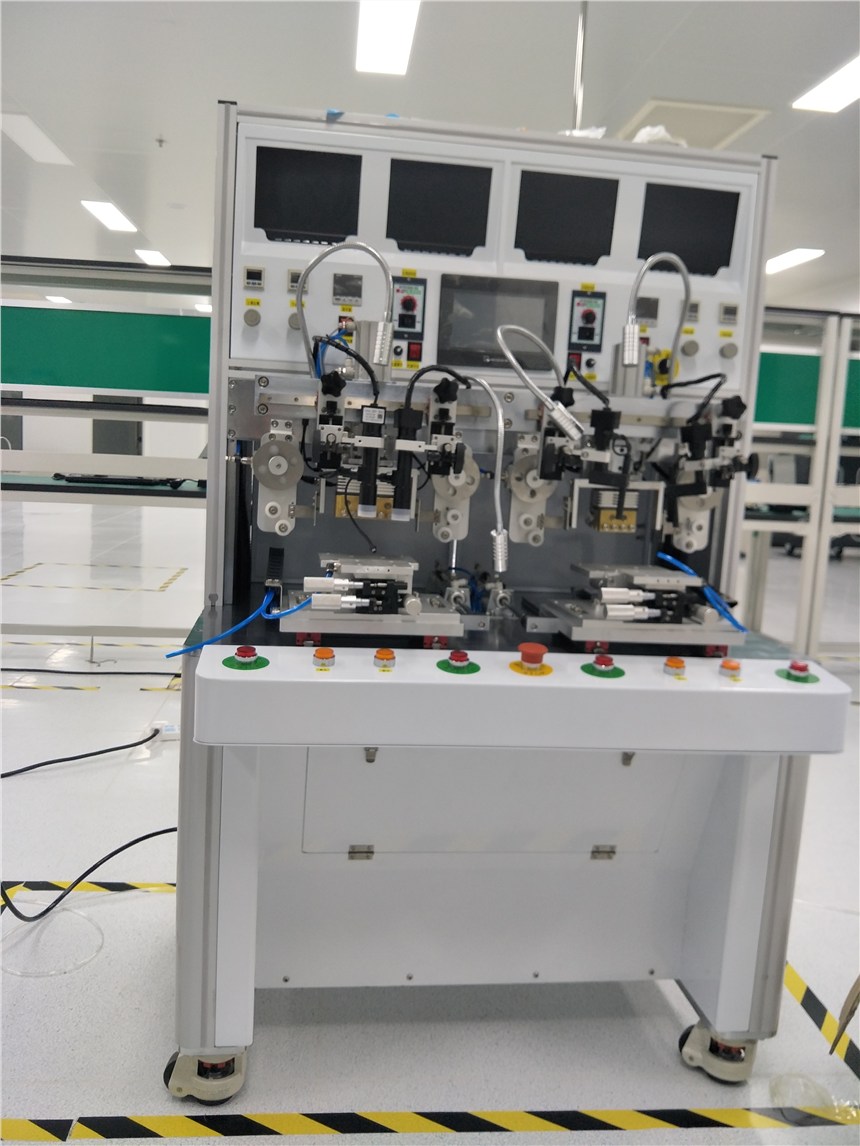

設備名稱：QR-280A
1.設備系統
控制系統
PLC 控制
觸摸屏
臺灣威綸 彩色觸摸屏
溫度控制器
日本山武
壓頭驅動
日本 SMC 氣缸
卷料張力控制
力矩馬達有 PLC 控制長度
加熱系統
上恒溫加熱系統
氣壓顯示
SMC 壓力表
攝像系統
彩色 CCD 上對位
氣壓調節
精密調節閥(進口）
熱壓頭自重消除
反向氣壓消除壓頭自重
機械架構
高強硬度方通/鈑金烤漆
熱壓頭
硬質合金壓頭
熱壓治具
鋁合金治具 X、 Y、Z 軸可調（<=9 寸）
2.熱壓參數
加熱方式
恒溫加熱
升溫段數
可設置接觸溫度
溫度設定范圍
室溫 0--- 400 ℃(每一設定 Step 1℃)
溫差精度
±2℃
溫度顯示
實時溫度顯示
熱壓時間
1 --- 99 秒
焊接壓力
A 工位 10~150N
B 工位 50~500N
工件固定方式
模具固定加真空吸附
工作方式
平臺固定
熱壓頭平整度
±5μm（采用感壓紙測試）
生產產能
約 200pcs/H
熱壓精度
Pitch 0.12mm
工作氣壓
0.4 --- 0.7 Mpa
安全配置
左右雙啟動按鈕，急停按鈕；超溫及溫度異常報警，三色指
示燈。
3.電源
主電源規格
AC 220V±10%，50Hz 2000W
其它內部電源
DC 24V
4.機臺外觀規格
外觀尺寸（約）
110mm(L)×600mm(W)×1600mm(H)
機身重量（約）
200kg
