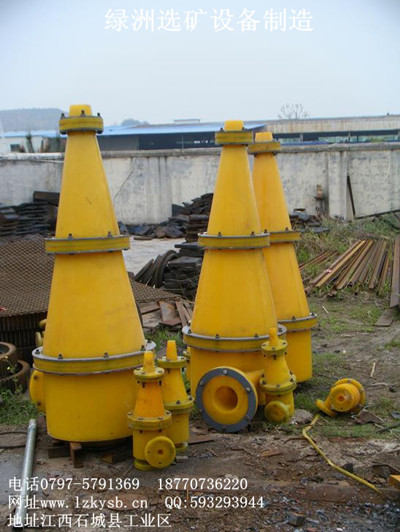

FX型水力旋流器是在金屬選礦廠中常用于第二段磨礦或粗礦在磨流程中和機械分級機成閉路使用，發取代機檢分級機，安粒度大小進行分級作業。該設備具有結構簡單、壽命長、生產能力大、占地面積小、不消耗動力等優點。是一種高效的細微粒微分級，脫泥設備。本產品由原地礦部唯一指定企業生產，執行行業標準。
該設備的工作原理是是離心沉降，當待分離的兩相混合液以一定壓力從給礦口卻線方向進入旋流器后，產生強烈的三維橢圓型強旋轉剪卻旋流流動。由于粗顆粒與細顆粒之間存在粒度差，在離心力、向心力、浮力、流體阻力等作用下大部分粗顆粒按螺旋軌跡下旋到底部，作為沉砂口排出，細顆粒作為溢流從溢流管排出。
該設備適于選礦選煤過程中濃縮分級、脫砂、脫泥、脫水、分選、分離節等，具有高效并有可能替代螺旋分級機作業。
|
型號 |
單位
|
FX 125 |
FX 150 |
FX 250 |
FX 300 |
350 |
500 |
|
直徑 |
mm |
125 |
150 |
250 |
300 |
350 |
500 |
|
給礦壓力 |
MPA |
0.06-0.35 |
0.06-0.35 |
0.06-0.35 |
0.04-0.3 |
0.04-0.3 |
0.03-0.3 |
|
錐角度 |
o |
20 |
20 |
20 |
20 |
20 |
20 |
|
溢流粒度 |
mm |
1 |
1.5 |
3 |
5 |
6 |
10 |
|
分級粒度 |
um |
20-74 |
30-74 |
30-100 |
40-100 |
50-150 |
74-220 |
|
給料口直徑 |
Mm |
26 |
36 |
55、74 |
64、75 |
80 |
120、130 |
|
沉砂口直徑 |
Mm |
8、12、18 |
12、16、20 |
18、25、35 |
25、34、40 |
45、60、70 |
65、80、100 |
|
處理量 |
m3/h |
8-15 |
11-20 |
40-60 |
45-85 |
60-100 |
140-220 |
|
外形 |
mm |
210/185/620 |
280/295/690 |
540/480/1180 |
665/585/1310 |
775/605/1765 |
850/790/2050 |
|
重量 |
kg |
10 |
20 |
72 |
108 |
182 |
495 |
