一、發泡機的結構原理：

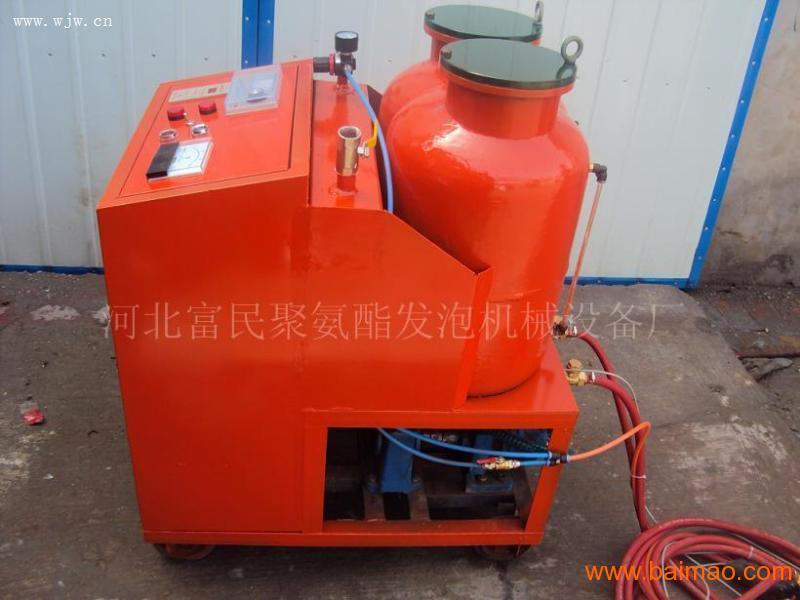

本機設有左、右兩支藏料箱各為28公斤獨立料箱。兩種不同的液料，各自從這兩支料箱中分別進入兩臺環形活塞計量泵，啟動電機，通過齒輪變速箱同時帶動兩臺計量泵運轉，兩種液料各自按預先單組調好的配比同時輸送到噴頭。并由進入噴頭內的壓縮空氣，使液料在噴頭內腔混合霧化，混合后的液料隨著壓縮空氣從噴頭的噴咀中噴射到件上，從而完成噴涂發泡的現場施工。
二、產品特點：
(一)各型發泡機配用的環形活塞式計量泵及其參數：
|
發泡機型號 |
計量泵型號 |
進口直徑G" |
出口直徑G″ |
轉速/分 |
最大噴涂量kg/分 |
重量 kg |
|
JP-103 |
HJ3-100 |
1/2″ |
3/8″ |
500 |
3 |
80 |
|
JP-106 |
HJ6-120 |
3/8″ |
6 | |||
|
JP-109 |
HJ9-100 |
1/2″ |
9 |
(二)料箱容積：本機備有兩支獨立的料箱、單支料箱的容積不小于27公斤。
(三)本機使用電源電壓-380V(三相火線)總功耗不大于5kw使用壓縮空氣為6-8kg/cm2。
(四)外形尺寸：L×B×H=750mm×49mm×800mm
