鋼筋編織機 鋼筋籠 鋼筋繞筋機 高速路專用鋼筋籠 跨海大橋?qū)Ｓ美@筋機 高鐵橋?qū)Ｓ娩摻罾@筋機 鋼筋籠繞筋成型機
鋼筋籠纏繞機 鋼筋籠繞筋機
自動鋼筋籠滾籠機廠家 買鋼筋滾焊機報價 濟寧鼎佳高速公路鋼筋滾筋機多少錢臺
濟寧鼎佳機械鋼筋籠繞筋機生產廠家采用半自動的方法去完成其繞筋成型整個工藝過程的專用機械裝備(亦可在膠輥上制作骨架)
工作原理

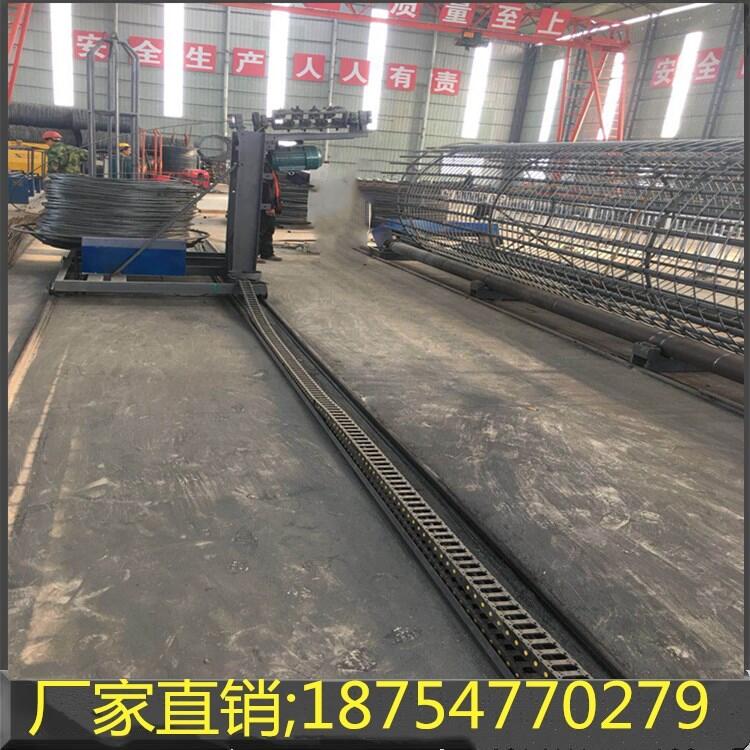

DJGJL-1500型鋼筋籠成型機主機是采用摩擦傳動原理---即鋼筋籠平置于2組橡膠動力托輥之間轉動，小車載著線材平行于主機勻速行進，產生螺旋狀繞筋，過程中施焊(亦可快速纏繞后施焊或綁扎)直至完成生產全過程。
技術參數
1、型號； DJGJL-1500 (按基本型配置) DJGJL-2000 DJGJL2500 DJGJL-3000
2、加工范圍；鋼筋籠直徑φ600---φ1500mm 長度12m
3、繞筋線速；0---15.4m/min ( i=59*1.25=73.75 )
4、小車速度；0---1.38m/min ( i=593 )
5，膠輥電機；Y90L-4 功率4kw
6、小車電機；Y90L-4 功率1.5kw
7、整機質量；3500kg
8、外形尺寸；主機 13m*1.8m*0.8m
小車 15m*1.3m*1.5m
9、安裝尺寸；16M*4
功能應用主機；含機架、底座、膠輥、傳動系統等。
膠輥旋轉帶動鋼筋籠轉動，按圖紙?jiān)O(shè)計間距，配合小車移動纏繞箍筋成型。
工程監理輔導知識：監理工程師在工程控制中應遵循什么原則。·工程監理輔導知識：對于施工縫的設置及處理，現場監理工程師應注意哪些問題。·工程監理輔導知識：腳手架與建筑物拉結監理核查要點有哪些?！すこ瘫O(jiān)理輔導知識：施工階段的監理工作內容有哪些。分料盤加級尼龍板，降噪、耐磨。
二: 控制：PLC、屏、變頻器。
三： 模板采用模板環加導管組合，可快速更換籠子直徑和變換籠子主筋根數。
四： 自動托籠設計，避免焊接中因籠子自重其彎曲變形。
引進新國外技術，生產效率是人工制作鋼筋籠的3-4倍，做出來的籠子，間距均勻，焊點飽滿、牢固，籠子不散架，基本實現監理。
一般不建議在設備上進行骨架制作，會影響生產線效率。
需要在設備上制作骨架時(人員少，工作量不足，無機械連接、單節鋼筋籠等情況)，可按人工制作方式生產，利用膠輥帶動骨架轉動，可完成全部主、箍筋焊接生產。完工的骨架不下設備，繼續進行繞筋工作。還可在機器上點動鋼筋籠，完成焊接
機器上骨架制作過程；
鋼筋籠繞筋機免費教學 工程機械
備齊一節鋼筋籠所需箍筋按位置平放兩膠輥上，將一根主筋抬放于膠輥長度上方，調整好起始尺寸，豎直箍筋，主筋靠著箍筋單面施焊，待主筋轉至上方再補焊。
焊完一節主、箍筋，低速轉動膠輥，抬第二根主筋準備焊接。此時按選定生產工藝確定旋轉方向，采用卡具(比子)制作骨架時，待第二根主筋或多根主筋焊完后，主筋下行。若采用掛鉤工藝則反向旋轉，應注意多根主筋焊好后有可能出現偏重，可將小車部分；車架、圓盤、放線器、軌道、行走輪、電機等組成。
圓盤用于纏繞筋存放，繞筋通過放線器連接于骨架，骨架旋轉、小車直行，纏繞筋拉動圓盤自行轉動。
調速；按繞筋間距要求的10倍在車輪下方做記號，數鋼筋籠轉10圈整，測量小車行走距離，變頻調速至接近該數值為宜，并記住變頻調定值備用。也可直接在鋼筋籠上測量與調整要求的間距值。在主機速度確認不變后，根據變頻器初始參數0-50均分并計算，可以快時間調到所需數值。確認的一個或幾個數值記錄備用。場地足夠時可以不用小車上的圓盤，在一定距離上將盤圓材料后倒臥放，纏繞筋直接通過放線器進行繞筋工作，也可以用調直機配合使用。
濟寧鼎佳機械設備有限公司是一家魯西南生產集銷售于一體的機械設備研發公司，我們這里有您工程需要的所有機械設備，為您一站式為您服務！
銷售經理：林木
銷售熱線：18754770279
