· ACD系列

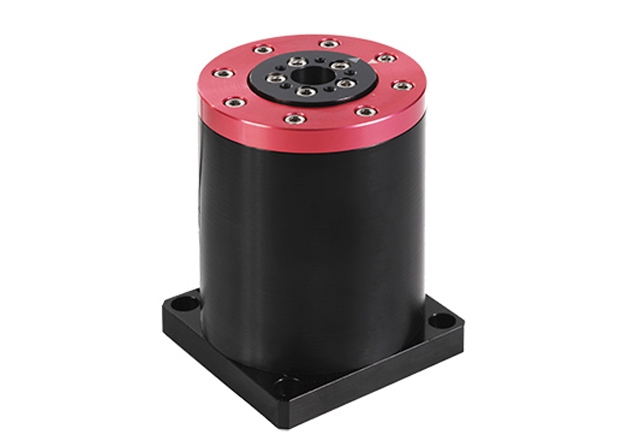

· 無鐵芯直接驅動旋轉電機
· ACD系列是無鐵芯無刷直驅電機。其特點是無齒槽轉矩，電機轉動平順。扭矩比ADR系列小，但是通過獨特的繞組設計，也能夠?qū)崿F(xiàn)高扭矩密度。
· 設計特點：
· A.直驅無刷永磁電機
· B.無齒槽轉矩
· C.可適用于高速和低速工況
· D.低速度脈動
· E.內置高分辨率編碼器
·
|
電機規格 |
外徑 |
高度 |
中孔 |
zui大速度@峰值轉矩 |
重復定位精度 |
轉子慣量 |
|
(mm) |
(mm) |
(mm) |
(rpm) |
(arc sec) |
(kgm2) |
|
|
ACD62-60 |
62 |
60 |
12 |
1200 |
+/-3 |
2.1E-05 |
|
ACD62-84 |
62 |
84 |
12 |
1200 |
+/-3 |
3.94E-05 |
|
ACD120-80 |
120 |
80 |
25 |
956 |
+/-3 |
1.08E-03 |
|
ACD120-175 |
120 |
175 |
25 |
220 |
+/-3 |
3.21E-03 |
