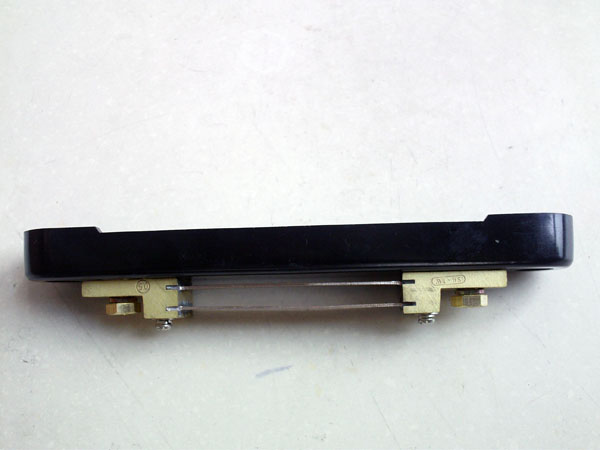

直流分流器主要由錳銅片和銅接頭焊接構成，在分流器兩端的接頭上有兩組接線端鈕：外邊一組為電位端鈕，供與電源線連接，內邊一組為電位端鈕供與測量儀表連接,本公司專業生產各類固定式定值分流器和精密合金電阻器的電參數和尺寸，同時我們能為客戶定做不同款式（包括出口型）的特殊分流器.如有特殊要求可訂制訂貨。 FL-2型系列分流器其精度為：0.5級，規格范圍有：1A-15000A，二次電壓：20mV、30mV、50mV、60mV、75mV、100mV、150mV等，常規為75mV。 一.產品用途：分流器廣泛用于擴大儀表測量電流范圍，均可用于通訊系統 電子整機自動化控制的電源等回路作限流.均流.取樣.檢測作用，使用條件為 B 組。二.主要技術參數： 1.準確度等級：5~4000A:0.5 級,5000A~10000A:1 級。 2.使用環境條件： -40~+60℃，相對濕度≤95%（35℃） 3.耐機械性能：能承受加速度為 70 米/秒及沖擊頻率每分鐘 80~120 次 6 小時的運輸顛震。 4.超載性能：額定電流 120%，2 小時。 5.電壓降：50mV,75mV,100mV,200mV,300mV. 6.負載下發熱：溫升變化趨穩定電流 50A 以下不超過 80℃。 額定電流 50A 以上不超過 120℃。 三.分流器型號表示規則： FL-2 200A 75mV 0.5％ （型號） （電流） （壓降） （精度） 四：外觀尺寸圖：
| 產品型號 | 產品安裝尺寸 |
| FL-2（1－50A） |  |
| FL-2（100A） |  |
| FL-2（200A） |  |
| FL-2（300A） |  |
| FL-2（400A） |  |
| FL-2（500A） |  |
| FL-2（600A） |  |
| FL-2（750A） |  |
| FL-2（1000A） |  |
| FL-2（2000A） |  |
| FL-2（3000A） |  |
| FL-2（5000A） |  |
| FL-2（6000A） | |
 |
|
| FL-2（10000A） |  |
| FL-2（15000A） |  |
