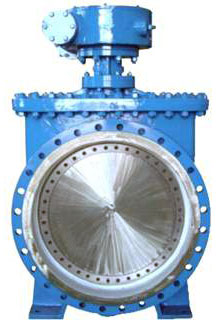

上裝式蝶閥SZD343
一、用途
本蝶閥適用于介質溫度-29℃--600℃，公稱壓力為0.6-2.5MPa的介質為水、蒸汽、油品、熱空氣、腐蝕性等管道上，以達到截斷流體和調節介質流量的目的，是各種管路上的最佳啟閉機構。
二、工作原理：
旋轉蝶閥手輪，帶動蝸桿蝸輪轉動，蝸輪驅動閥桿與蝶板，相對于閥體在90度范圍內自由轉動，以達到本蝶閥的開啟與關閉，從而也就實現調節介質的流量和截斷流體的目的，本蝶閥按順時針方向旋轉手輪為關閉。
三、產品特點：
本蝶閥系上裝式結構，當閥門需要檢修時，無須將其從管線上拆下，只要花極少時間打開上蓋便能連閥桿帶蝶板從體腔中一起取出進行維修作業，使維修變得較為簡捷方便。其設計、制造、驗收均按國標JB/T8527-1997的標準，設計結構新穎，制造精細，啟閉輕便靈活，流阻小，雙向受壓，密封可靠，使用壽命長，是各種管路上最理想的啟閉機構。
四、控制方式：
蝸輪蝸桿、電動、氣動、管網型
五、主要零件材料：
零件名稱 材料 閥體：碳鋼、不銹鋼、合金鋼 閥桿：不銹鋼 閥座：合金鋼
