日本NMB小型壓縮式稱重傳感器CMM1-500K
稱重傳感器CMM1J： 連接器規格、電纜另售品(RC019-6M)
規格：
|
額定量程 |
490.3 N {50 kgf}～19.61 kN {2 tf} |
|
安全過載 |
150 %R.C. |
|
極限過載 |
200 %R.C. |
|
額定輸出 |
2 mV/V±0.005 mV/V |
|
非線性 |
0.15 %R.O. |
|
滯后性 |
0.1 %R.O. |
|
重復性 |
0.05 %R.O. |
|
推薦激勵電壓 |
12 V 以下 |
|
MAX激勵電壓 |
18 V |
|
零點平衡 |
±0.06 mV/V |
|
輸入電阻 |
425 Ω±50 Ω |
|
輸出電阻 |
350 Ω±5 Ω |
|
絕緣電阻 |
2 000 MΩ 以上(DC50 V)(電橋與主體之間) |
|
補償溫度范圍 |
－10 ℃～70 ℃ |
|
安全溫度范圍 |
－20 ℃～80 ℃ |
|
溫度變化對零點的影響 |
0.05 %R.O./10 ℃ |
|
溫度變化對輸出的影響 |
0.1 %LOAD/10 ℃ |
|
電纜 |
φ6.3、帶4芯屏蔽線、3 m直接連接、帶前端Y型壓接端子 (CMM1R-50K～2T： 帶柔性電纜(6M)) |
|
防護等級 |
IP67 |
|
彈性體的材質 |
不銹鋼 |
|
壽命 |
額定量程時1 000 000次 |
型號表
|
型號 |
額定量程 |
額定位移量 |
固有頻率（Hz） |
|
CMM1-50K |
490.3 N {50 kgf} |
約0.15 |
約3600 |
|
CMM1-100K |
980.7 N {100 kgf} |
約0.10 |
約5000 |
|
CMM1-200K |
1.961 kN {200 kgf} |
約0.07 |
約6000 |
|
CMM1-500K |
4.903 kN {500 kgf} |
約0.07 |
約7000 |
|
CMM1-1T |
9.807 kN {1 tf} |
約0.05 |
約10000 |
|
CMM1-2T |
19.61 kN {2 tf} |
約0.05 |
約10000 |
防膨脹配件、安裝板、帶防震機構安裝配件(撓性停止型：FCA-CMM1-50K/2T-S、不銹鋼滾珠型：SCA-CMM1-50K/2T)、CMM1J用柔性電纜(RC019-6M)

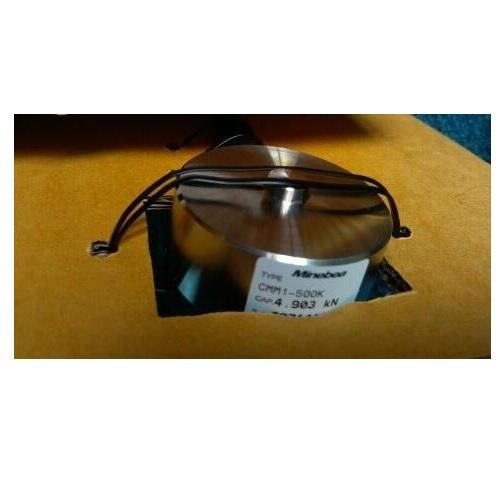

產品圖片：
產品尺寸：
