充油通信電纜

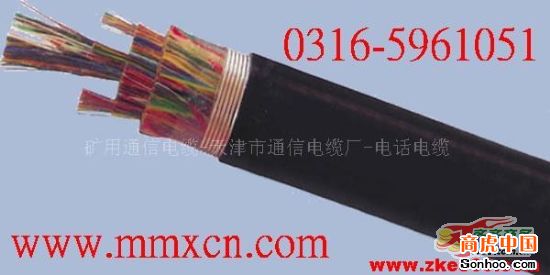

充油電纜型號HYAT
鎧裝充油電纜HYAT22 HYYT23 HYAT23 HYAT53
HYAT:銅芯實心聚烯烴絕緣填充式擋潮層聚乙烯護套市內通信電纜
充油電纜執行標準：YD/T322-1996
生產廠商:
天津市電纜總廠第一分廠
用途：
實心絕緣填充型電纜適用于本地電信網的城市與鄉鎮電信線路，也適用于接入公用網的專用網線路。主要用於管道敷設。在纜芯中和屏蔽層的內外表面用石油膏填充和澆注處理，以防止水分侵入。在一30~C一60~C的環境條件下，電纜的機械和電氣性能保持不變。
物理參數:
1. 線芯材質: 純銅
2. 標稱對數: 5-2400對
3. 導體直徑：銅線直徑為0.32、 0.40、0.50、0.60、0.70、 0.80、 0.90mm；
4. 絕緣材料：高密度聚乙烯；
5. 絕緣單線：在導線上連續擠制絕緣材料，采用規定的10種標準色譜以便識別，并保證電纜的電氣性能；
6. 絕緣線對： 把單根絕緣線按照不同的節距扭絞成對，以最大限度減少串音，并采用規定的色譜組合以便識別線對
7、纜芯結構：以25對為基本單位，超過25對的電纜按單位組合，每個單位用規定色譜的單位扎帶繞扎，以便識別不同的單位。100對及以上線對的電纜加有1％的預備線對，但最多不超過6對。纜芯內的間隙用石油膏填充。
8、纜芯包帶：用聚脂薄膜帶繞包。
9、屏蔽：用軋紋(或不軋紋)金屬帶，金屬帶縱包于纜芯包帶之外。
10、護套：黑色低密度聚乙烯。也可提供雙層護套的電纜。
充油電纜結構特點：
HYAT型市內通信電纜采用全色譜絕緣，鋁塑綜合護套(即電纜的縱包屏蔽鋁帶與護套粘結成一體，形成密封護層)，具有電氣性能優越，施工方便的特點
充油電纜主要電氣性能：
1. 充油電纜直流電阻:20℃, 0.4 ≤148 0.5 ≤95.0 0.6 ≤65.8 0.8 ≤36.6
2. 充油電纜絕緣電氣強度：導體之間1min 1kv不擊穿 導體與屏蔽1min 3kv不擊穿
3. 充油電纜絕緣電阻：每根芯線與其余線芯接地， HYAT電纜大于3000MΩ.km。
4. 充油電纜工作電容：平均值 52±2nF/km
5. 充油電纜遠端串音防衛度：150kHZ時指定組合的功率平均值大于69dB/km。
