| 0.3/0.5KV級礦用電鉆電纜（GB12972.8-1991） | ||||||
| 用途：本產品為礦用橡膠套軟電纜系列產品之一，適用于煤礦下額定電壓0.3/0.5KV及以下電鉆作電源連接線。 | ||||||
| 使用特性：線芯長期允許工作溫度為65℃。電纜最小彎曲半徑為電線直徑的6倍。 | ||||||
型號 |
名稱 |
（MZ）UZ_0.3/0.5 |
礦用電鉆電纜 |
(MZP)UZP_0.3/0.5 |
礦用屏蔽電鉆電纜 |
線芯標稱截面（mm2） |
20℃時絕緣電阻最小值（MΩ·km） |
20℃時導體電阻最小值（MΩ·km） |
||
2.5 |
≥160 |
≤8.82 |
||
4 |
≥160 |
≤5.39 |
||
1、電纜線絕緣主線芯之間及主線芯與地線之間的絕緣電阻,換算到+20℃時不低于100MΩ·km。
2、產品標準：GB818.2-1999。
3、MC型電纜線,有3根主線芯，一根地線芯和一組控制單元組成（控制單元有2芯，3芯，4芯和7芯），成纜后外面擠包黑色氯化聚乙烯橡皮護套或黑色氯丁橡皮護套。
4、導電線芯：采用鍍錫軟銅線，其性能符合 GB/T3956-1997。
5、絕緣：采用GB7594.2-1987中XJ-00A型橡皮。

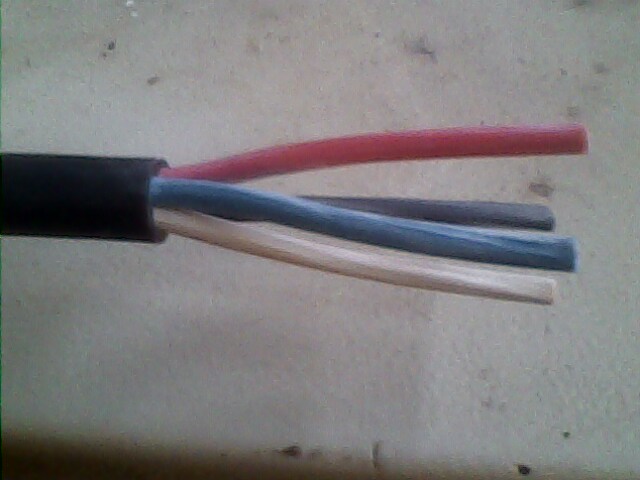

6、線芯識別：采用絕緣分色識別，主線芯紅、綠、白。地線黑色，控制線打號碼。
7、成纜：按右向絞合成纜。無控制單元的中心加填芯。有控制單元的將地線放中心。
8、護套：采用GB7594.7-1987中XH-03A型橡皮。
