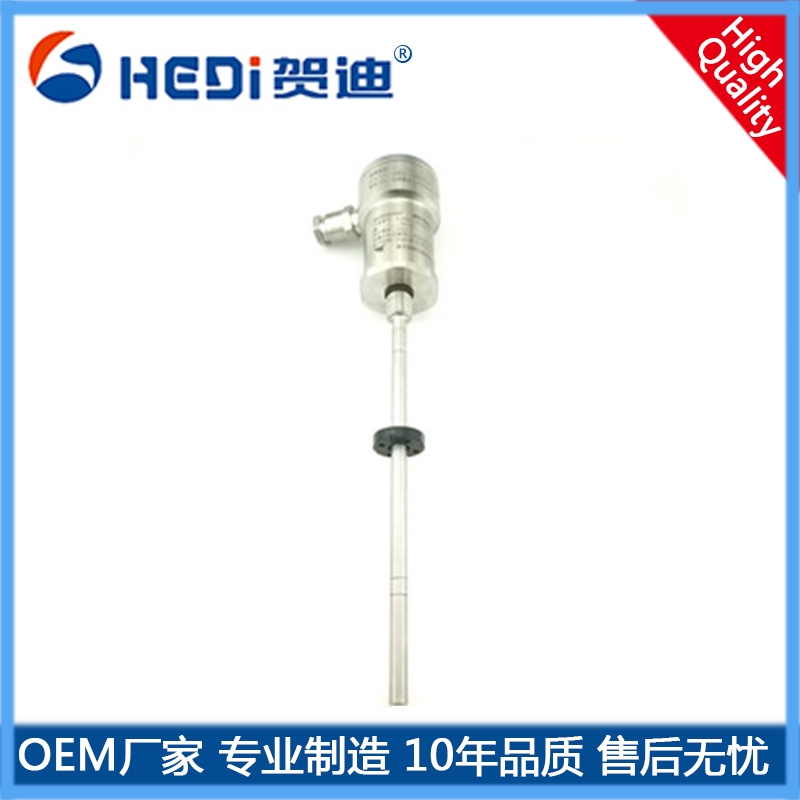

HDM-L磁致伸縮位移傳感器

【產品介紹】：

    HDM-L磁致伸縮位移傳感器是應用磁致伸縮原理研制，達到計量級的高精度測量位移的傳感器。因非接觸式連續測量、使用壽命長，高精度、高重復性測量等優點，得到廣泛的應用。磁致伸縮位移傳感器靈活的供電方式和多種可選信號輸出，可應用在各種閉環控制系統中，在國內外要求精確測量的設備和配套系統中被廣泛應用。

【系列用途】：

◆CNG壓縮機

◆基站柴油發電機油箱液位檢測

◆伺服液壓油缸、氣缸活塞

【產品特點】：

◆接觸式測量，無磨損

◆絕對位置量輸出

◆單個傳感器可測量1或2個同軸運動位置

◆重復精度高，產品一致性好

【應用概述】：

   磁致伸縮位移傳感器采用磁致伸縮原理，非接觸式結構，具有使用壽命長，精度高、重復性好等測量?jī)?yōu)點，在液動式CNG壓縮機（壓縮缸）上得到廣泛的應用。

【產品參數】：

供電電源： +24VDC±10%；±15VDC±10% ；+12VDC~+24VDC ±10%

輸出方式： 0～5VDC、0～10VDC、-5～+5VDC、-10～+10VDC 、4～20mADC、Modbus-RTU、Modbus-ASCII、SSI、Profibus、START/STOP等

有效量程范圍： 剛性結構50～5000mm；柔性結構4000~20000mm（可根據客戶特殊要求訂做）

負載特性： 電流信號輸出負載電阻為500Ω；電壓信號輸出負載電流為2mA工作電流＜70mA

非線性誤差: ＜±0.05%F.S.（300mm以下誤差150um）

重復性誤差: ＜±0.002%F.S

分辨率： 模擬采用16BitD/A轉換；數字＜1μm

遲滯: ＜±0.002%F.S.

溫度影響: ＜±0.007%/F.S./℃

工作溫度：-40～+85℃

儲存溫度: -40～+100℃

零點可調范圍: 100%F.S

滿度可調范圍：100%F.S

更新時間: 與量程有關，不超過20ms

測桿材質: 304、316不銹鋼(特殊定制)

電子倉外殼材質： 304

連接形式: A.螺紋連接、B.法蘭連接、C.固定座

出線方式：A.直出電纜線、B.航空插頭、C.接線端子

外殼防護等級： 電子倉IP65、測桿IP68

防爆標志： ExdⅡBT5、ExiaⅡCT6

【產品尺寸圖】：

注：我們提供的產品技術性能指標僅供客戶參考。所有參數均在理想的工作和環境條件下獲得，故這些參數有可能根據實際的客戶工作條件而發生顯著的變化。在產品定義性能指標范圍之內或接近的范圍之內應用我們的產品，上述產品技術性能指標因?yàn)橐骖櫰渌目蛻?hù)技術指標要求會存在一定的局限性。因此，最終客戶必須驗證預期應用中的性能參數。我們保留隨時更新產品技術指標的權利，恕不另行通知。
