| 產品系列 |
OsiSense XC
|
|---|---|
| 系列號 |
標準型
|
| 產品類型 |

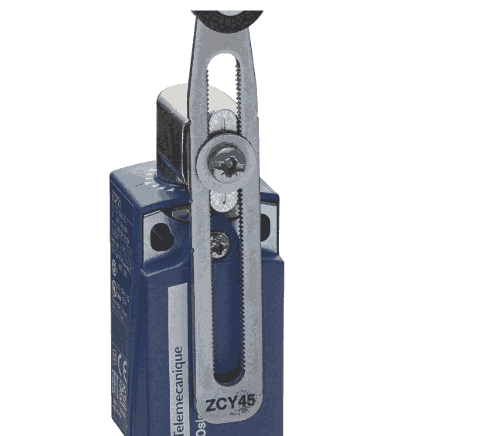

限位開關
|
| 產品短名 |
XCKP
|
| 傳感器設計 |
Compact
|
| 本體類型 |
固定式
|
| 操縱頭類型 |
旋轉頭
|
| 材料 |
塑料
|
| 本體材料 |
塑料
|
| 頭部材料 |
Zamak
|
| 固定模式 |
由本體
|
| 操作頭運動 |
旋轉
|
| 操作頭類型 |
Spring return roller lever thermoplastic variable length
|
| 方法類型 |
Lateral approach, 2 directions
|
| 極數 |
2
|
| 觸點類型 |
1 NC + 1 NO
|
| 觸點動作 |
瞬動
|
| 開關觸發 |
30° 凸沿
|
|---|---|
| 電氣連接 |
Screw-clamp terminals, clamping capacity: 1 x 0.34...2 x 1.5 mm2
|
| 電纜進線孔 |
1 entry tapped for M16 x 1.5 cable gland, cable outer diameter: 4…8 mm
|
| 觸線絕緣形式 |
Zb
|
| 強制打開 |
有
|
| 強制打開最小轉矩 |
0.25 N.m
|
| 最小觸發力矩 |
0.1 N.m
|
| 最大操動速度 |
1.5 m/s
|
| 重復精度 |
0.1 mm on the tripping points with 1 million operating cycles
|
| 觸線規定牌號 |
A300, AC-15 (Ue = 240 V), Ie = 3 A, Ithe = 10 A conbing to EN/IEC 60947-5-1 appendix A
Q300, DC-13 (Ue = 250 V), Ie = 0.27 A conbing to EN/IEC 60947-5-1 appendix A |
| 額定絕緣電壓 [Ui] |
300 V conbing to UL 508
500 V (pollution degree 3) conbing to IEC 60947-1 300 V conbing to CSA C22.2 No 14 |
| maximum resistance across terminals |
25 MOhm conbing to IEC 60255-7 category 3
|
| 額定沖擊耐受電壓 [Uimp] |
IEC 60664 6 kV
6 kV 符合 IEC 60947-1 |
| 短路保護 |
10 A cartridge fuse, type gG
|
| 電氣壽命 |
5000000 cycles, DC-13, 120 V, 4 W, operating rate <60 cyc/mn, load factor: 0.5 conbing to IEC 60947-5-1 appendix C
5000000 cycles, DC-13, 24 V, 10 W, operating rate <60 cyc/mn, load factor: 0.5 conbing to IEC 60947-5-1 appendix C 5000000 cycles, DC-13, 48 V, 7 W, operating rate <60 cyc/mn, load factor: 0.5 conbing to IEC 60947-5-1 appendix C |
| 機械壽命 |
10000000 次
|
| 寬度 |
31 mm
|
| 高度 |
65 mm
|
| 深度 |
30 mm
|
| 產品凈重 |
0.145 kg
|
| ISO n°1端子 |
(21-22)NC
(13-14)NO |
| 抗沖擊 |
50 gn for 11 ms conbing to IEC 60068-2-27
|
|---|---|
| 抗振動 |
25 gn (f= 10…500 Hz) conbing to IEC 60068-2-6
|
| IP 保護等級 |
IP66 conbing to IEC 60529
IP67 符合 IEC 60529 |
| IK 保護等級 |
IK04 conbing to EN 50102
|
| 電擊保護級別 |
Class II conbing to IEC 61140
Class II 符合 NF C 20-030 |
| 運行溫度 |
-25…70 °C
|
| 貯存環境溫度 |
-40…70 °C
|
| 保護處理 |
TC
|
| 產品認證 |
CSA
UL CCC |
| 符合標準 |
UL 508
EN 60947-5-1 IEC 60947-5-1 IEC 60204-1 EN 60204-1 CSA C22.2 No 14 |
| 包裝1的單位類別 |
PCE
|
|---|---|
| 個/公斤 |
1
|
| 包裝重量 |
126 g
|
| 包裝1高度 |
3.4 cm
|
| 包裝1寬度 |
5 cm
|
| 包裝1長度 |
13 cm
|
