工業數據采集器模擬量輸入模塊
產品概述

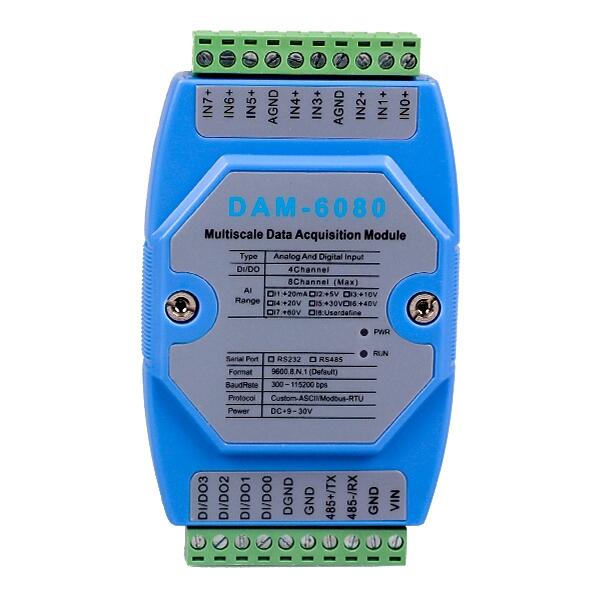

DAM-6080模塊是全新一代基于嵌入式系統的模擬量輸入模塊，采用標準 DIN35 導軌安裝方式，現場安裝簡單，使用靈活；應對各種現場應用。模塊配置有 RS232 接口，方便與 PC 或 PLC 通信，模塊配置有 RS485 接口，可單獨與 PC 或 PLC 通信，也可以與多個 485 模塊組網使用。DAM-6080是模擬量輸入模塊，可采集8路單端模擬信號；模塊采用高性能 12 位 AD 芯片，通過電路處理及軟件特殊算法最終采集測量精度優于±0.2%。適用于采集工業現場的各種電壓和電流信號。DAM-6080采用先進的磁隔離技術，有效保障數據采集的速度、可靠及安全。如PC、PLC、工控機、觸摸屏等；通過轉網模塊可將數據傳輸至云端。
工業數據采集器模擬量輸入模塊
產品參數
嵌入式實時操作系統
模擬輸入通道：最多 8 路單端
模擬輸入信號范圍： 20mA， +5V，
+10V， +24V
AD 轉換分辨率：優于 12 位
測量精度：±0.2%（典型值）
轉換速率：40 次/秒（全通道）
寬供電范圍：DC +8～+36V
地址/波特率/量程可由用戶配置
支持 MODBUS-RTU 協議
支持模塊主動發送數據模式
±15KV ESD 保護
隔離耐壓：DC 2500V
工作溫度范圍：-40℃～85℃
工業級塑料外殼，標準 DIN35 導軌安裝
功能配置：
模塊型號 DAM-6080 DAM-6084
AD(12bit) 8 路 8 路
數字量 不支持 4 路
讀環境溫度[I] 支持 支持
RS232 支持 RS232/RS485
任選一種 [II]
RS485 支持
|
型號 |
輸入類型 |
通道數 |
通訊接口 |
|
DAM-6010 |
模擬量 |
1 AI |
RS485和RS232 |
|
DAM-6020 |
模擬量 |
2 AI |
RS485和RS232 |
|
DAM-6040 |
模擬量 |
4 AI |
RS485和RS232 |
|
DAM-6080 |
模擬量 |
8 AI |
RS485和RS232 |
|
DAM-6084 |
模擬量、開關量 |
8AI+4IO |
RS485或RS232 |
|
DAM-6044 |
模擬量、開關量 |
4AI+4IO |
RS485或RS232 |
|
DAM-6160 |
模擬量 |
16 AI |
RS485和RS232 |
工業數據采集器模擬量輸入模塊出廠默認設置
出廠默認通訊參數為：地址01H，波特率9600，數據位8，無校驗，停止位1；通訊協議默認為自定義ASCII協議，如用戶要求modbus-rtu協議，則出廠配置為RTU協議。默認協議可從設備標簽上獲知。通訊參數可通過誠控電子提供的調試助手配置。
工業數據采集器模擬量輸入模塊產品應用案例
*遠程監控與數據采集
*工業現場控制
*電子產品制造
*醫療、工控產品開發
*點膠機
*覆膜機
*老化測試架
*智能電源/程控電源
*電池充放電設備
*激光檢測/測量/焊接/切割機
*中空吹塑機
*定量控制設備
*SMT貼片機
*DCS系統
*智能數據采集終端
*環境檢測
*污水檢測
*水文檢測
*智能測試治具
*流量采集
*壓力采集
*溫度采集
*閉環控制系統
深圳誠控電子專注于數據采集研發生產，可專業針對需求定制開發，更多型號選型，請登錄誠控電子官網。
