模擬量輸入模塊
產品概述

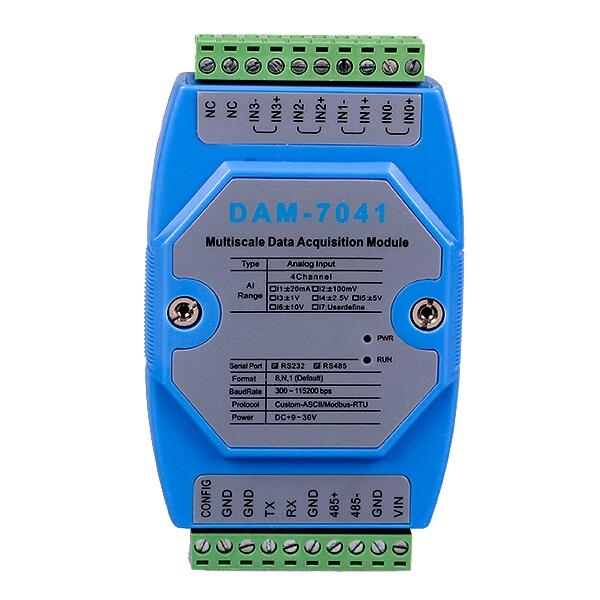

DAM-7041是全新一代基于嵌入式系統的模擬量輸入模塊，采用標準 DIN35 導軌安裝方式，現場安裝簡單，使用靈活；應對各種現場應用。模塊配置有 RS232 接口，方便與 PC 或 PLC 通信；模塊配置有 RS485 接口，可單獨與 PC 或 PLC 通信，也可以與多個 485 模塊組網使用。DAM-7041模擬量輸入模塊， 可采集4路差分模擬信號；模塊采用高性能 16 位 AD 芯片，采集測量精度±0.1%。適用于采集工業現場的各種電壓和電流信號。DAM-7041 采用光電隔離技術，有效保障數據采集可靠及安全。
模擬量輸入模塊
產品參數
嵌入式實時操作系統
模擬輸入通道： 4路差分
模擬輸入信號范圍： ±20mA， ±100mV，
±1V， ±2.5V， ±5V， ±10V
AD 轉換分辨率： 16 位
測量精度：±0.1%（典型值）
轉換速率：20 次/秒（全通道）
寬供電范圍：DC +8～+36V
地址/波特率/量程可由用戶配置
支持 MODBUS-RTU 協議
支持模塊主動發送數據模式
±15KV ESD 保護
隔離耐壓：DC 2500V
工作溫度范圍：-40℃～85℃
工業級塑料外殼，標準 DIN35 導軌安裝
功能配置
模塊型號 7011 7021 7041
AD(16bit) 1 路 2 路 4 路
RS232 支持 支持 支持
RS485 支持 支持 支持
模擬量輸入模塊
出廠默認設置
出廠默認通訊參數為：地址01H，波特率9600，數據位8，無校驗，停止位1；通訊協議默認為自定義ASCII協議，如用戶要求modbus-rtu協議，則出廠配置為RTU協議。默認協議可從設備標簽上獲知。通訊參數可通過誠控電子提供的調試助手配置
