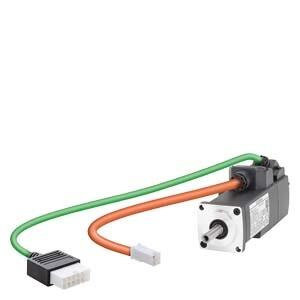

西門子V90伺服電機1FL6090-1AC61-2LH1
|
SIMOTICS S-1FL6-1FL6 工作電壓 三相交流 400 V PN=2.5 kW；NN=2000 U/min M0=15 Nm；MN=11.9 Nm 軸高度 90 mm 帶彎 插頭；絕對值編碼器 20 位（12 位多匝） 光滑的軸，公差 N 帶駐車制動器 防護等級 IP65 帶密封圈 與變頻器兼容 SINAMICS V70&V90
|
熔斷器/E 型組合電機控制器用于保護伺服系統。集成固態短路保護不提供支流電路保護。分支電路保護必須和國際電氣代碼以及本地代碼相符。熔斷器和 E 型電機控制器的選型請參見下表：
|
SINAMICS V90 |
推薦的熔斷器 |
E 型組合電機控制器 1） |
|||||
|---|---|---|---|---|---|---|---|
|
外形尺寸 |
額定功率（kW） |
符合 CE 標準 |
符合 UL/cUL 標準且?guī)в?UL 列名標志（JDDZ）的熔斷器 |
額定電流（A） |
額定電壓（VAC） |
額定功率 |
訂貨號 3RV 2011- |
|
單相，AC 200 V 至 AC 240 V |
|||||||
|
FSA |
0.1 |
3NA3 801（6 A） |
6 A |
2.8 至 4 |
230/240 |
1/3 |
1EA10 |
|
0.2 |
3NA3 801（6 A） |
6 A |
2.8 至 4 |
230/240 |
1/3 |
1EA10 |
|
|
FSB |
0.4 |
3NA3 803（10 A） |
10 A |
5.5 至 8 |
230/240 |
1 |
1HA10 |
|
FSC |
0.75 |
3NA3 805（16 A） |
20 A |
9 至 12.5 |
230/240 |
2 |
1KA10 |
|
3 相，AC 200 V 至 AC 240 V |
|||||||
|
FSA |
0.1 |
3NA3 801（6 A） |
6 A |
2.8 至 4 |
230/240 |
3/4 |
1EA10 |
|
0.2 |
3NA3 801（6 A） |
6 A |
2.8 至 4 |
230/240 |
3/4 |
1EA10 |
|
|
FSB |
0.4 |
3NA3 803（10 A） |
10 A |
2.8 至 4 |
230/240 |
3/4 |
1EA10 |
|
FSC |
0.75 |
3NA3 805（16 A） |
20 A |
5.5 至 8 |
230/240 |
2 |
1HA10 |
|
FSD |
1.0 |
3NA3 805（16 A） |
20 A |
7 至 10 |
230/240 |
3 |
1JA10 |
|
1.5 |
3NA3 810（25 A） |
25 A |
10 至 16 |
230/240 |
5 |
4AA10 |
|
|
2.0 |
3NA3 810（25 A） |
25 A |
10 至 16 |
230/240 |
5 |
4AA10 |
|
|
SINAMICS V90 |
推薦使用的熔斷器類型 |
E 型組合電機控制器 1） |
|||||
|---|---|---|---|---|---|---|---|
|
外形尺寸 |
額定功率（kW） |
符合 CE 標準 |
符合 UL/cUL 標準且?guī)в?UL 列名標志（JDDZ）的熔斷器 |
額定電流（A） |
額定電壓（VAC） |
額定功率 |
訂貨號 3RV 2021- |
|
3 相，AC 380 V 至 AC 480 V |
|||||||
|
FSAA |
0.4 |
3NA3 801（6 A） |
10 A |
2.2 至 3.2 |
380/480 |
0.5 |
1DA10 |
|
FSA |
0.75 |
3NA3 801（6 A） |
10 A |
2.8 至 4 |
380/480 |
1 |
1EA10 |
|
1.0 |
3NA3 803（10 A） |
10 A |
3.5 至 5 |
380/480 |
1.34 |
1FA10 |
|
|
FSB |
1.5 |
3NA3 803（10 A） |
15 A |
5.5 至 8 |
380/480 |
2 |
1HA10 |
|
2.0 |
3NA3 805（16 A） |
15 A |
11 至 16 |
380/480 |
2.68 |
4AA10 |
|
|
FSC |
3.5 |
3NA3 807（20 A） |
25 A |
14 至 20 |
380/480 |
4.7 |
4BA10 |
|
5.0 |
3NA3 807（20 A） |
25 A |
14 至 20 |
380/480 |
6.7 |
4BA10 |
|
|
7.0 |
3NA3 810（25 A） |
25 A |
20 至 25 |
380/480 |
9.4 |
4DA10 |
|
 |
警告 符合美國/加拿大（UL/cUL）的安裝標準本產品適用于最大 AC 480 V（400 V 系列驅動）或 AC 240 V（200 V 系列驅動）交流電壓下輸送電流不超過 65000 rms 安培、且采用 UL/cUL 列名標志（JZZD）的熔斷器或者 E 型組合電機控制器保護的電路。無論是何種外形尺寸的驅動，連接線必須使用 75 °C 耐溫銅線。 本產品能提供符合 UL508C 要求的電機過載保護功能。 如須符合加拿大（cUL）安裝標準，必須在驅動器的主供電線路上安裝滿足下列要求的浪涌抑制器：
|
