美國MOOG滑環SRA-73625
SRA-73625
緊湊型滑環膠囊

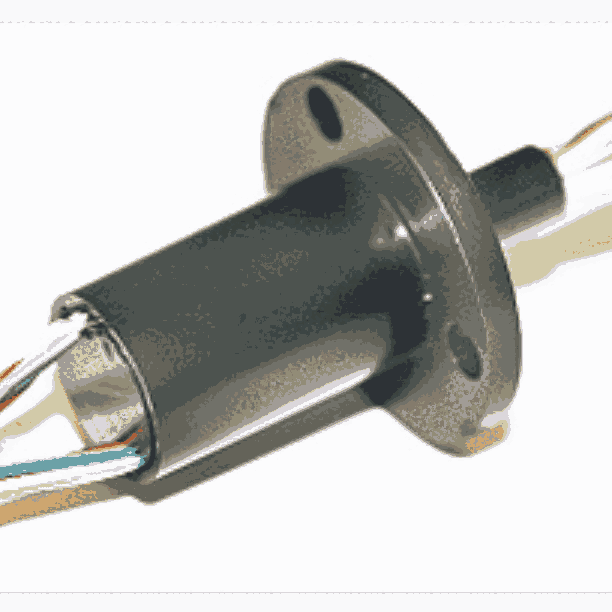

SRA-73625 Compact Slip Ring Capsule
滑環可用于任何需要無約束、連續旋轉的機電系統，同時將功率和/或數據從固定結構傳輸?shù)叫D(zhuǎn)結構?；h(huán)也稱為旋轉電氣接口、換向器、收集器、旋轉圈或電動旋轉接頭。
SRA-73625緊湊型滑動環膠囊提供多達18，2安培額定接觸在一個小，.44英寸直徑的設計。在轉子和定子上都有彩色編碼的引線，以便簡化電氣連接.在設計上與我們的SRA-73540，SRA-73625允許在處理系統大小限制時具有極大的靈活性。
特征
18電路
2安培，120伏
提供特殊旋轉壽命的精密裝配
時速250轉
緊湊尺寸.44英寸直徑
黃金觸點
殼體安裝法蘭
彈性彩色鍍銀擱淺銅線
低電平控制信號的優越處理
GigE型號，SRA-73799，可用
利益
極緊
低扭矩
快速裝運
高帶寬傳輸能力
SRA-73625規格
運行速度 每小時250轉*
電路數 18
引線長度 12、24、36及48吋
引線尺寸/型號 #28 AWG，Teflon絕緣，擱淺的Cond。
電壓 120 VAC
馬克斯。環境溫度 -40°C至+80°C
接觸材料 金
電流額定值 每個電路2安培
噪聲 最多60毫米。
*請注意，該裝置的使用壽命取決于轉速、環境和溫度。
