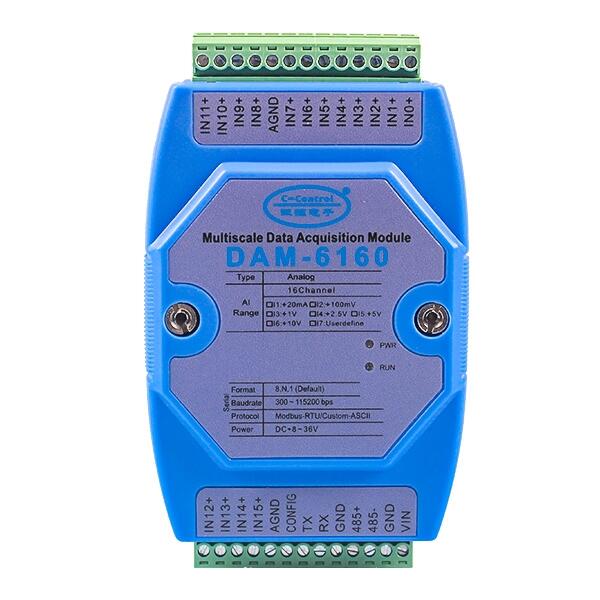

液位變送器模擬量采集模塊
產品概述
液位變送器是對壓力變送器技術的延伸和發展，根據不同比重的液體在不同高度所產生壓力成線性關系的原理，實現對水、油及糊狀物的體積、液高、重量的準確測量和傳送。它適用于流量、液位和壓力（差壓、表壓和絕壓）的測量，是石油、化工、冶金、電站、輕工及市政工程等領域的理想測量?jī)x表。DAM-6160是全新一代基于嵌入式系統的液位變送器模擬量采集模塊，采用標準 DIN35 導軌安裝方式，現場安裝簡單，使用靈活；應對各種現場應用。模塊配置有 RS232 接口，方便與 PC 或 PLC 通信，模塊配置有 RS485 接口，可單獨與 PC 或 PLC 通信，也可以與多個 485 模塊組網使用。DAM-6160模擬量采集模塊可采集最多 16 路單端模擬信號；模塊采用高性能12 位 AD 芯片，通過電路處理及軟件特殊算法，最終采集測量精度優于±0.2%。適用于采集工業現場的各種電壓和電流信號。DAM-6160 采用先進的磁隔離技術，有效保障數據采集的速度、可靠及安全。如PC、PLC、工控機、觸摸屏等；通過轉網模塊可將數據傳輸至云端。
液位變送器模擬量采集模塊
產品參數
◆嵌入式實時操作系統
◆模擬輸入通道：最多 16 路單端
◆模擬輸入信號范圍： +20mA， +5V，
+10V， +24V
AD 轉換分辨率：優于 12 位
測量精度：±0.2%（典型值）
轉換速率：80 次/秒（全通道）
寬供電范圍：DC +8～+36V
地址/波特率/量程可由用戶配置
支持 MODBUS-RTU 協議
支持模塊主動發送數據模式
RS485 隔離通信
±15KV ESD 保護
隔離耐壓：DC 2500V
工作溫度范圍：-40℃～85℃
工業級塑料外殼，標準 DIN35 導軌安裝
功能配置◆
|
模塊型號 |
DAM-6160 |
|
AD(12bit) |
16 路 |
|
RS232 |
支持 |
|
RS485 |
支持 |
|
CAN |
可定制 |
|
型號 |
輸入類型 |
通道數 |
通訊接口 |
|
DAM-6010 |
模擬量 |
1 AI |
RS485和RS232 |
|
DAM-6020 |
模擬量 |
2 AI |
RS485和RS232 |
|
DAM-6040 |
模擬量 |
4 AI |
RS485和RS232 |
|
DAM-6080 |
模擬量 |
8 AI |
RS485和RS232 |
|
DAM-6084 |
模擬量、開關量 |
8AI+4IO |
RS485或RS232 |
|
DAM-6044 |
模擬量、開關量 |
4AI+4IO |
RS485或RS232 |
|
DAM-6160 |
模擬量 |
16 AI |
RS485和RS232 |
液位變送器模擬量采集模塊
接線及安裝圖：
模擬量采集模塊選型表
|
溫度采集模塊 |
AIAO輸入輸出模塊 |
開關量輸入輸出模塊 |
AI模擬量輸入模塊 |
AO模擬量輸出模塊 |
||
|
30系列 |
40系列 |
50系列 |
60系列 |
70系列 |
80系列 |
DA系列 |
|
DAM-3086 |
DAM-4220 |
DAM-5161 |
DAM-6010 |
DAM-7011 |
DAM-8021 |
DAM-DA |
|
DAM-3088 |
DAM-4224 |
DAM-5016 |
DAM-6020 |
DAM-7021 |
DAM-8041 |
DAM-DA04 |
|
DAM-3063 |
|
DAM-5008 |
DAM-6040 |
DAM-7041 |
DAM-8082 |
DAM-DA08 |
|
DAM-3083 |
|
DAM-5088 |
DAM-6080 |
DAM-7082 |
|
|
|
DAM-3163 |
|
DAM-5055 |
DAM-6084 |
|
|
|
|
|
|
DAM-5084 |
DAM-6044 |
|
|
|
|
|
|
|
DAM-6160 |
|
|
|
深圳誠控電子專注于數據采集研發生產，可專業針對需求定制開發，更多型號選型，請登錄誠控電子官網。
