干燥設備模擬量輸入模塊
產品概述

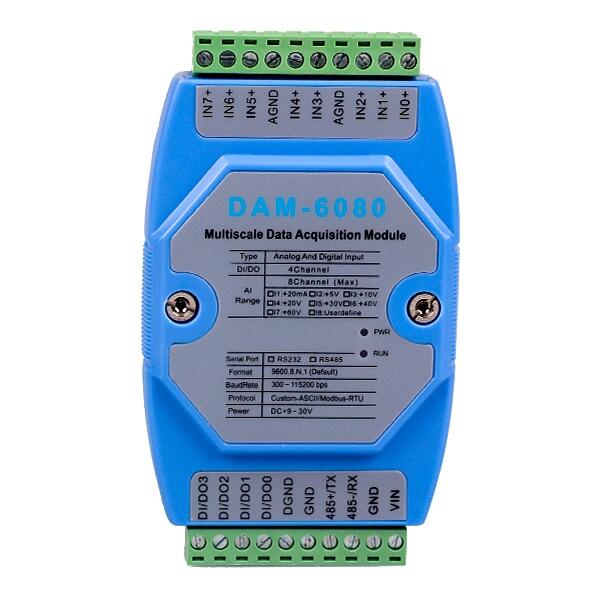

DAM-6080模塊是全新一代基于嵌入式系統的模擬量輸入模塊，采用標準 DIN35 導軌安裝方式，現場安裝簡單，使用靈活；應對各種現場應用。模塊配置有 RS232 接口，方便與 PC 或 PLC 通信，模塊配置有 RS485 接口，可單獨與 PC 或 PLC 通信，也可以與多個 485 模塊組網使用。DAM-6080是模擬量輸入模塊，可采集最多8路單端模擬信號；模塊采用高性能 12 位 AD 芯片，通過電路處理及軟件特殊算法最終采集測量精度優于±0.2%。適用于采集工業現場的各種電壓和電流信號。DAM-6080采用先進的磁隔離技術，有效保障數據采集的速度、可靠及安全。如PC、PLC、工控機、觸摸屏等；通過轉網模塊可將數據傳輸至云端。
干燥設備模擬量輸入模塊
產品參數
◆嵌入式實時操作系統
◆模擬輸入通道：最多 8 路單端
◆模擬輸入信號范圍： 20mA， +5V，
+10V， +24V
◆ AD 轉換分辨率：優于 12 位
◆ 測量精度：±0.2%（典型值）
◆ 轉換速率：40 次/秒（全通道）
◆ 寬供電范圍：DC +8～+36V
◆ 地址/波特率/量程可由用戶配置
◆ 支持 MODBUS-RTU 協議
◆ 支持模塊主動發送數據模式
◆ ±15KV ESD 保護
◆ 隔離耐壓：DC 2500V
◆ 工作溫度范圍：-40℃～85℃
◆ 工業級塑料外殼，標準 DIN35 導軌安裝
|
模塊型號 |
DAM-6080 |
DAM-6084 |
|
AD(12bit) |
8 路 |
8 路 |
|
數字量 |
不支持 |
4 路 |
|
讀環境溫度[I] |
支持 |
支持 |
|
RS232 |
支持 |
RS232/RS485 任選一種 [II] |
|
RS485 |
支持 |
|
型號 |
輸入類型 |
通道數 |
通訊接口 |
|
DAM-6010 |
模擬量 |
1 AI |
RS485和RS232 |
|
DAM-6020 |
模擬量 |
2 AI |
RS485和RS232 |
|
DAM-6040 |
模擬量 |
4 AI |
RS485和RS232 |
|
DAM-6080 |
模擬量 |
8 AI |
RS485和RS232 |
|
DAM-6084 |
模擬量、開關量 |
8AI+4IO |
RS485或RS232 |
|
DAM-6044 |
模擬量、開關量 |
4AI+4IO |
RS485或RS232 |
|
DAM-6160 |
模擬量 |
16 AI |
RS485和RS232 |
干燥設備模擬量輸入模塊
接線圖：
干燥設備模擬量輸入模塊
安裝圖：
模擬量輸入模塊選型表
|
溫度采集模塊 |
AIAO輸入輸出模塊 |
開關量輸入輸出模塊 |
AI模擬量輸入模塊 |
AO模擬量輸出模塊 |
||
|
30系列 |
40系列 |
50系列 |
60系列 |
70系列 |
80系列 |
DA系列 |
|
DAM-3086 |
DAM-4220 |
DAM-5161 |
DAM-6010 |
DAM-7011 |
DAM-8021 |
DAM-DA |
|
DAM-3088 |
DAM-4224 |
DAM-5016 |
DAM-6020 |
DAM-7021 |
DAM-8041 |
DAM-DA04 |
|
DAM-3063 |
|
DAM-5008 |
DAM-6040 |
DAM-7041 |
DAM-8082 |
DAM-DA08 |
|
DAM-3083 |
|
DAM-5088 |
DAM-6080 |
DAM-7082 |
|
|
|
DAM-3163 |
|
DAM-5055 |
DAM-6084 |
|
|
|
|
|
|
DAM-5084 |
DAM-6044 |
|
|
|
|
|
|
|
DAM-6160 |
|
|
|
干燥設備模擬量輸入模塊應用
干燥設備又稱干燥器和干燥機。用于進行干燥操作的設備，通過加熱使物料中的濕分(一般指水分或其他可揮發性液體成分)汽化逸出，以獲得規定含濕量的固體物料。干燥的目的是為了物料使用或進一步加工的需要。如木材在制作木模、木器前的干燥可以防止制品變形，陶瓷坯料在煅燒前的干燥可以防止成品龜裂。另外干燥后的物料也便于運輸和貯存，如將收獲的糧食干燥到一定濕含量以下，以防霉變。由于自然干燥遠不能滿足生產發展的需要，各種機械化干燥器越來越廣泛地得到應用。深圳誠控電子專注于數據采集研發生產，可專業針對需求定制開發，更多型號選型，請登錄誠控電子官網。
