一、產品特性：
1、五軸聯動加工中心應用世界先進技術、最新構思設計開發的高端五軸數控機床；
2、機床配置X、Y、Z三個直線軸和B、C兩個回轉軸；
二、應用領域
機床主要用于中小型葉輪、2D或3D復雜曲面的凸輪、箱體等盤狀類零件加工；
適用于機械、航空、汽車、醫療器械、模具等行業；
光機主要配置
1）樹脂砂鑄件；
2）進口滾柱線軌（臺灣品牌）；
3）進口滾珠絲桿（臺灣品牌）；
4）BT40-150-直聯12000轉主軸（臺灣品牌）；
5）液壓式增壓缸（臺灣品牌）；
6）絲桿專用進口軸承（德國、日本品牌）；
7）油漆：可根據客戶要求（色板）配置，噴涂油漆顏色；
8）內防護罩（合資品牌）；
9）進口聯軸器（德國、日本品牌）；
10）電動潤滑系統（合資品牌）；

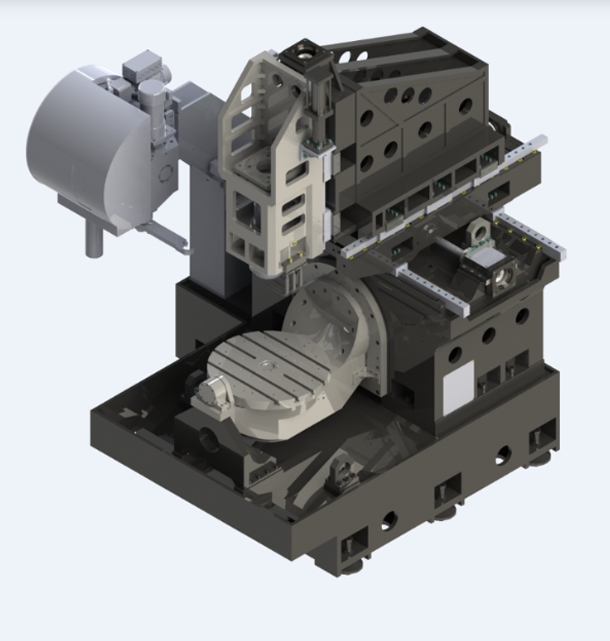

WZ650B五軸光機技術參數：
|
機型 |
TOM-WZ650B |
|
三軸行程 |
|
|
工作臺移動方向行程（X軸） |
820mm |
|
主軸滑座移動方向行程（Y軸） |
520mm |
|
主軸上下移動方向行程（Y軸） |
460mm |
|
主軸中心到立柱導軌距離 |
187mm |
|
主軸端面到工作臺面距離 |
220-680 |
|
工作臺 |
|
|
工作臺面尺寸（寬×長） |
￠650(選配) |
|
工作臺承重 |
300Kg |
|
主軸 |
|
|
主軸規格（型號/安裝尺寸） |
BT40- ?150 |
|
主軸轉速 |
直聯12000rpm |
|
主軸電機推薦 |
9KW |
|
三軸 |
|
|
滾珠絲桿規格 |
4508、4508、4508 |
|
導軌規格 |
RG45HA(滾柱)、RG45HA(滾柱)、RG45HA(滾柱) |
|
三軸電機推苊參數 |
16Nm/16Nm/20Nm |
|
三軸電機聯接方式（mm/min） |
直聯 |
|
三軸快速移動速度 |
24、24、24m/min |
|
三軸護罩支架尺寸 |
130、90（Y后）、無 |
|
床身墊快高度 |
50mm |
|
光機凈重約 |
7.5T |
|
轉臺（臺灣潭佳）選配 |
FHR-650iD-65D-550（雙DD馬達直驅）含雙軸海德漢圓光柵RCN2380±5秒 含兩套，9米單頭出線轉臺。 |
|
|
FHR-650S-550（蝸輪蝸桿）含雙軸海德漢圓光柵RCN2380±5秒轉臺。 |
選配：
主軸：可選配BT40-10000轉
轉臺：可選配國產或德國五軸轉臺
刀庫：可選配臺灣BT40-24T圓盤刀庫
其它：可選配外圍防護鈑金
