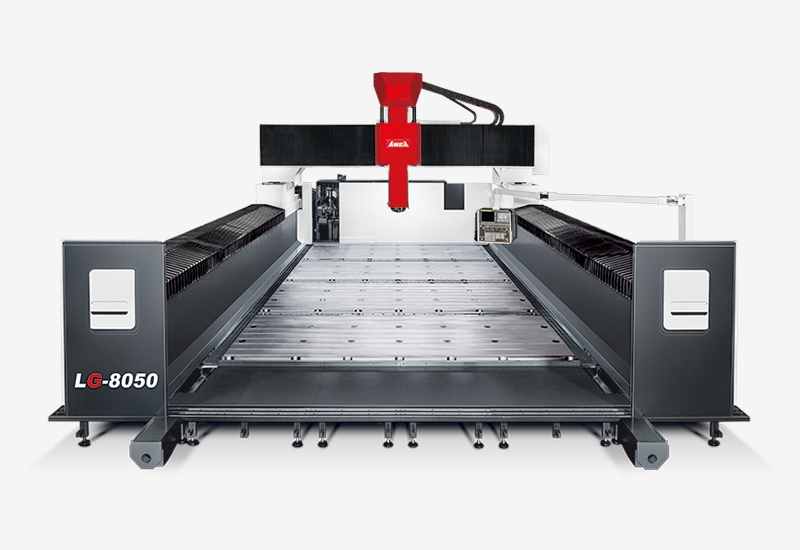

秉持龍門世家所代表的成熟製造能力與創新研發技術，亞崴 LG 系列天車式龍門型加工中心機，運用天車式結構獨具之優勢，結合獨家專利 「橫樑下垂調整機構」與大馬力、高剛性等特性，提供您超大型工件加工對策。並因此廣為航太、造船、能源以及工具機產業所採用。LG 系列另可選配自動交換頭庫與立臥換刀系統成為五面加工機，更為彈性的加工能力可充分符合您今日與未來的各種加工需求。
系列化之產品線，規格齊全。搭配高性能自製附加頭模組與自動頭庫、立臥換刀系統，提供高附加價值大型工件之產出能力
結合模組化設計理念與獨家專利技術，提供 LG 系列商品化超大型加工機之能力，並領先臺灣業界推出 7,000 mm 橫樑之超大型加工中心機「 LG-20070 」
| 雙導螺桿 | 齒輪齒條 | 光學尺 | |
|---|---|---|---|
| X 軸 4 m / 5 m |
|
|
|
| X 軸 6 m 以上 |
|
|
|
| Y 軸 7 m |
|
|
|
：標準 ：不提供
| Print this page | LG-4030 | LG-5030 | LG-6030 | LG-8030 | LG-10030 |
|---|---|---|---|---|---|
| 重要諸元 | |||||
| X 軸行程 | 4,000 mm | 5,000 mm | 6,000 mm | 8,000 mm | 10,000 mm |
| Y 軸行程 | 3,000 mm | ||||
| Z 軸行程 | 1,000 mm | ||||
| 主軸鼻端至工作臺面距離 | 200 ~ 1,200 mm | ||||
| 雙柱間距離 ( 加擋水板 ) | 3,800 mm ( 3,500 mm ) | ||||
| 工作臺 | |||||
| 工作臺尺寸 ( X 方向 ) | 4,000 mm | 5,000 mm | 6,000 mm | 8,000 mm | 10,000 mm |
| 工作臺尺寸 ( Y 方向 ) | 2,800 mm | ||||
| 工作臺載重 | 2,500 kg/m2 | ||||
| 主軸 | |||||
| 主軸馬達 ( 連續 / 30 分 ) | 22 / 26 kW ( 30 / 35 HP ) | ||||
| 主軸轉速 |
4,000 齒輪式主軸 ( 標準 ) 5,000 / 6,000 齒輪式主軸 ( 選配 ) 6,000 / 8,000 內藏式主軸 ( 選配 ) |
||||
| 主軸內孔規格 | BT50 ( 7 / 24 ) | ||||
| 三軸進給 | |||||
| X 軸快速進給速率 | 12 m/min. | 10 m/min. | 20 m/min. | 20 m/min. | 20 m/min. |
| Y 軸快速進給速率 | 15 m/min. | ||||
| Z 軸快速進給速率 | 10 m/min. | ||||
| 切削進給速率 | 10 m/min. | ||||
| 刀庫 | |||||
| 刀庫容量 | 32 | ||||
| 刀具直徑 / 鄰刀空 | ? 127 / 215 mm | ||||
| 刀具長度 | 350 mm | ||||
| 刀具重量 | 20 kg | ||||
| 精度 | |||||
|
定位精度 ( JIS B 6338 ) |
± 0.025 mm / 全長 | ||||
|
定位精度 ( VDI 3441 ) / 全長 |
P = 0.025 mm | P = 0.030 mm | P = 0.035 mm | P = 0.040 mm | P = 0.050 mm |
|
定位精度 ( VDI 3441 ) Y / Z 軸 |
P = 0.025 mm / 全長 | ||||
|
重現精度 ( JIS B 6338 ) |
± 0.003 mm | ||||
|
重現精度 ( VDI 3441 ) |
Ps = 0.018 mm | Ps = 0.022 mm | Ps = 0.026 mm | Ps = 0.030 mm | Ps = 0.038 mm |
|
重現精度 ( VDI 3441 ) Y / Z 軸 |
Ps = 0.020 mm | ||||
| 一般規格 | |||||
| 電力需求 | 220 ± 10 % | ||||
| 氣壓需求 ( 少 ) | 5 ~ 8 kg/cm2 | ||||
| 油壓箱容量 | 120 liter | ||||
| 潤滑油箱容量 | 6 liter | ||||
| 切削液容量 | 1,100 liter | ||||
機器重量依選配規格而有所差異，實際重量資訊請洽亞崴業務人員
本型錄之規格如有變更，恕不另行通知
