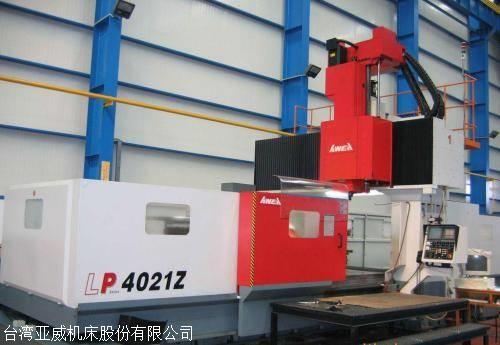

秉持龍門世家所代表的成熟製造能力與創新研發技術，亞崴 LP 系列龍門型五面加工中心機，憑藉著大馬力、高剛性結構，結合高品質、自動化等周邊配備與完整系列規格尺寸，提供您高效能、高生產力的加工對策；廣為全球知名汽車工業、精密模具工業、航太工業與能源工業等加工大廠所採用
LP-F 系列搭配自動化交換頭庫與立臥換刀系統成為五面加工機，更彈性的加工能力可充分符合您今日與未來的各種加工需求
系列化產品線，規格齊全，搭配高彈性之自動化交換頭庫與立臥換刀系統，提供全自動化、高效能與高生產性之加工性能
強悍的切削能力
頭部採用內包式硬軌設計，高剛性、力流效應佳，減少切削懸伸、震動問題。Y 軸採用段差式高剛性線性滑軌設計，提升主軸頭、鞍座、橫樑之整體結構剛性，縮短刀具接觸點與橫樑之間距，提升切削能力
中心對稱式主軸系統設計將主軸、馬達、滾珠螺桿、雙配重油壓缸與齒輪箱做之空間配置，有效抑制熱變位與減低不平衡力矩的產生，確保加工精度與重切削能力
?齒輪式高扭力主軸
手動鎖頭 / 鎖刀
手動 45° 分度
高轉速 : 3,000 rpm
輸出功率 : 22 kW ( 30 HP )
手動鎖頭 / 鎖刀
手動 45° 分度
高轉速 : 3,000 rpm
輸出功率 : 22 kW ( 30 HP )
手動鎖頭 / 油壓鬆刀 ( 手動上刀 )
無分度
高轉速 : 3,000 rpm
輸出功率 : 22 kW ( 30 HP )
手動鎖頭 / 鎖刀
C 軸手動 45° 分度
A 軸手動 5° 分度
高轉速 : 3,000 rpm
輸出功率 : 22 kW ( 30 HP )
自動鎖頭 / 手動鎖刀
C 軸自動 5° 分度
A 軸手動 5° 分度
高轉速 : 2,000 rpm
輸出功率 : 22 kW ( 30 HP )
自動鎖頭 / 鎖刀
C 軸自動 5° / 2.5° / 1° 分度
高轉速 : 3,000 / 4,500 rpm
輸出功率 : 22 kW ( 30 HP )
選配主軸中心出水系統
自動鎖頭 / 鎖刀
C 軸自動 5° / 2.5° / 1° 分度
高轉速 : 3,000 / 4,500 rpm
輸出功率 : 22 kW ( 30 HP )
選配主軸中心出水系統
自動鎖頭 / 鎖刀
高轉速 : 3,000 rpm ( Z +600 mm ) / 6,000 rpm ( Z +350 mm )
輸出功率 : 22 kW ( 30 HP )
選配主軸中心出水系統
自動鎖頭 / 鎖刀
A / C 軸自動 5° / 2.5° / 1° 分度
高轉速 : 3,000 / 4,500 rpm
輸出功率 : 22 kW ( 30 HP )
選配主軸中心出水系統
自動鎖頭 / 鎖刀
A / C 軸自動 5° / 2.5°/ 1° 分度
高轉速 : 3,000 / 4,500 rpm
輸出功率 : 22 kW ( 30 HP )
選配主軸中心出水系統
| 列印此頁面 | LP-3021YF | LP-4021YF | LP-5021YF | LP-6021YF |
|---|---|---|---|---|
| 重要諸元 | ||||
| X 軸行程 | 3,000 mm | 4,000 mm | 5,000 mm | 6,000 mm |
| Y 軸行程 | 2,500 mm | |||
| Z 軸行程 | 760 mm | |||
| 主軸鼻端至工作臺面距離 | 200 ~ 960 mm | |||
| 雙柱間距離 | 2,300 mm | |||
| 工作臺 | ||||
| 工作臺尺寸 ( X 方向 ) | 3,020 mm | 4,020 mm | 5,020 mm | 6,020 mm |
| 工作臺尺寸 ( Y 方向 ) | 2,010 mm | |||
| 工作臺載重量 | 10,000 kg | 12,000 kg | 15,000 kg | 18,000 kg |
| 主軸 | ||||
| 主軸馬達 ( 連續 / 30 分 ) | 22 / 26 kW ( 30 / 35 HP ) | |||
| 主軸轉速 | 6,000 rpm ; 8,000 / 10,000 rpm 直結式主軸 ( 選配 ) | |||
| 主軸內孔規格 | BT50 ( ISO50 ) / DIN69871-A ( 選配 ) | |||
| 主軸進給 | ||||
| 快速進給速率 X 軸 | 20,000 mm / min. | 15,000 mm / min. | 10,000 mm / min. | 10,000 mm / min. |
| 快速進給速率 Y 軸 | 15,000 mm / min. | |||
| 快速進給速率 Z 軸 | 15,000 mm / min. | |||
| 切削進給速率 | 1 ~ 10,000 mm / min. | 1 ~ 8,000 mm / min. | 1 ~ 5,000 mm / min. | |
| 刀庫 | ||||
| 刀庫容量 | 32 支刀 ( 40 / 60 / 90 / 120 選配 ) | |||
| 刀具直徑 / 鄰刀空 | ? 127 / ? 215 mm | |||
| 刀具長度 | 350 mm | |||
| 刀具重量 | 20 kg | |||
| 精度 | ||||
| 定位精度 ( JIS B 6338 ) | ± 0.015 mm / 全長 | |||
| 定位精度 ( VDI 3441 ) | P ≤ 0.025 mm / 全長 | P ≤ 0.030 mm / 全長 | P ≤ 0.040 mm / 全長 | P ≤ 0.050 mm / 全長 |
| 重現精度 ( JIS B 6338 ) | ± 0.003 mm | |||
| 重現精度 ( VDI 3441 ) | Ps ≤ 0.020 mm | Ps ≤ 0.025 mm | Ps ≤ 0.030 mm | Ps ≤ 0.035 mm |
| 一般規格 | ||||
| 電力需求 | 220 ± 10 % | |||
| 氣壓壓力需求 ( 少 ) | 5 ~ 8 ( 5 ) kg / cm2 | |||
| 油壓箱容量 ( 油壓泵 ) | 120 liter ( 10 HP ) | |||
| 潤滑油箱容量 | 6 liter | |||
| 切削液容量 ( 切削液泵 ) | 650 liter ( 1.5 HP ) | |||
| 機器淨重 | 33,000 kg | 38,000 kg | 41,000 kg | 45,000 kg |
本公司保留因技術需求，隨時更改內容及文字之權利。
