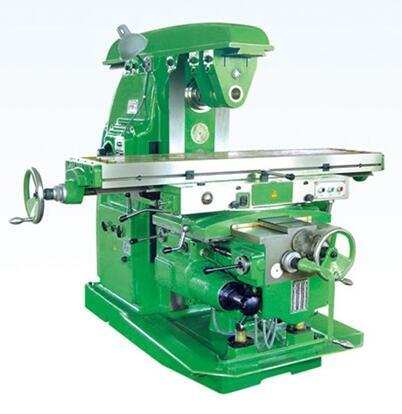

X6140臥式升降臺銑床 |
|||||||||||||||||||||||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||||||||||||||||||||||
 主要特點和參數： 本機床的主軸錐孔可直接或通過附件安裝各種圓柱銑刀、圓片銑刀、高度銑刀、成型銑刀、端面銑刀等刀具，用以加工各種平面、斜面、溝柱、鑿輪等。? 本機床可根據用戶的需求改用不同的機床附件，如萬能銑頭、圓工作臺、機械分度頭等。 ? 1)工作臺尺寸（寬×長）-----------------400×1700毫米 工作臺最大縱向行程（手動/機動）-----??? -900/880毫米 工作臺最大橫向行程（手動/機動）------------315/300毫米 工作臺最大垂向行程（手動/機動）------------380/360毫米 T型槽數------------------------------------------- 3個 T型槽寬度---------------------------------------18毫米 T型槽間距離-------------------------------------90毫米 2)主軸孔徑---------------------------------------29毫米 3)部件間主要尺寸 主軸軸線至工作臺臺面的距離-----------------30 ~410毫米 主軸軸線至懸梁底面的距離-----------------------190毫米 床身垂直導軌至工作臺中央T形槽中心距離---255～570毫米 4)機動性能 主軸轉速級數-------------------------------------18 主軸轉速范圍-----------------------------30～1500轉/分 工作臺進給級別數-----------------------------------18 工作臺縱向進給量范圍---------------23.5～1180毫米/分 工作臺橫向進給量范圍-------------------15～786毫米/分 工作臺垂向進給量范圍--------------------8～394毫米/分 工作臺縱向快速移動速度--------------------2300毫米/分 工作臺橫向快速移動速度--------------------2300毫米/分 工作臺垂向快速移動速度---------------------770毫米/分 5)動力、體積及重量 主傳動電動機功率--------------------------------11千瓦 主傳動電動機轉速-----------------------------1450轉/分 進給電動機功率----------------------------------3千瓦 進給電動機轉速-------------------------------1420轉/分 冷卻泵電動機功率-----------------------------0.125千瓦 冷卻泵電動機轉速-----------------------------2790轉/分 機床外形尺寸（長×寬×高）--------2556×2159×1830毫米 機床重量--------------------------------------3850千克 三? 機床地基圖  四? 機床附件
五??? 機床保修說明： 凡購買本公司之產品，自購買之日起，皆享有一年之免費保修服務。人為操作不當或天災不可抗拒之因素造成的損壞將適當收取費用。 |
