? ? ? 標準搭載了采用第5代[Perfect·Active·Control]的開發數控裝置，*靈活控制（Perfect·Active·Control）通過高速通信同時處理放電控制和運動控制，實現了理想的放電加工。并且，通過標準搭載[Arc-less＆SVC],極度優化了高速、高品位加工，結合使用[LN專家系統]的加工條件設定/程序編寫支援功能，誰都可以簡單實現所期望的加工性能。

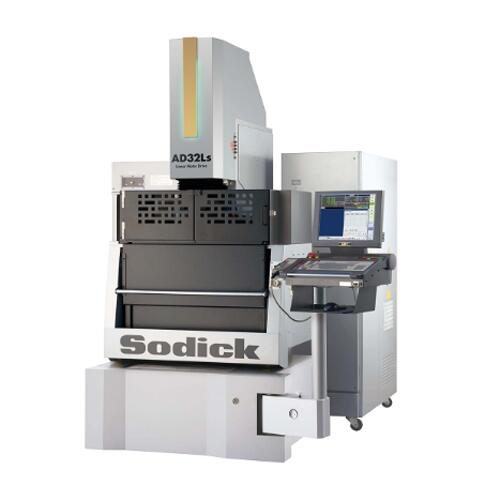

直線電機驅動??
在充分發揮直線電機優越性的同時 將實用性與精湛外形*結合的
電火花刻模機的標準機型
無螺桿驅動
直線電機驅動是能夠半yong久性保持高速、高響應性的理想驅動系統。本公司在批量生產的機型上采用直線電極驅動已經有10年實績，由于設備最初的機械精度不會降低，因此可以提供令人放心的、安全的加工環境。
無電弧
標準配置裝有新型放電穩定加工系統"Arc-less",由此大幅度縮短了加工時間，并降低了成本、減少了出現人為錯誤的幾率。此外，通過標準裝配可以實現高品位精加工面的SVC電路，能在短時間內加工出高品位的鏡面或梨皮面。
免維護
由于采用直線電機，不需要使用滾珠螺桿，所以傳動機構部件不會發生扭曲或磨損。再加上主要構成材料采用了陶瓷，可以讓高精度長年保持不變。
技術參數描述表
|
機床機型 |
AD32Ls |
|
電源型號 |
LN1 |
|
工作臺尺寸 mm |
600×400 |
|
工作行程 mm |
330×220×250 |
|
加工液槽尺寸 mm |
820×600×290 |
|
工作液槽類型 |
前門上下手動升降 |
|
可調液面高度 mm |
86~236 |
|
電極承重 kg |
50 |
|
最大工件重量 kg |
550 |
|
機床本體尺寸 mm |
2,133×2,325×2,346 |
|
機床安裝尺寸 mm |
2,850×3,010 |
|
驅動方式 |
三軸直線電機 |
|
檢測方式 |
0.1um直線光柵尺 |
|
最小驅動當量 |
0.1um |
|
放電回路 |
SQ/SVC/TSC |
|
zui佳表面粗糙度 |
Ra0.12um |
