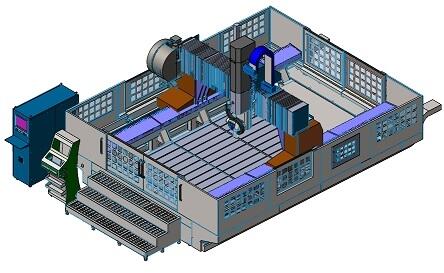

本機為我公司獨家研制開發，適用于切削鋼、銅、鋁鈦合金板材加工，型材及結構件的銑削，鉆孔，攻牙等加工。采用德國西門子828D數控系統，友好人機界面，設備操作簡便。專業數控加工軟件，實現三維編程加工，真正實現所見所得。采用T型結合大幅面臺面，可快速高效裝夾材料。采用進口高精密級滾珠絲桿、導軌、齒輪齒條確保機床穩定性。采用高轉速、大扭矩、自動換刀意大利電主軸確保高精度加工。龍門式雙驅動移動，配備24工位容量刀庫確保設備高效率加工。
設備優點：
1、設備不需要回原點
2、可以厚切削水冷卻循環
3、斷點直接續加工
4、兩側面排水排屑
5、自動排屑器
技術參數：
|
型號 |
全系列型號分為HCF-2030 HCF-2040 HCF-2060 |
||
|
分類 |
項目 |
單位 |
數值 |
|
行程 |
Ｘ軸 |
mm |
3000-6000（長度可定制） |
|
Ｙ軸 |
mm |
2000 |
|
|
Ｚ軸 |
mm |
500 |
|
|
主軸 |
主軸轉速 |
r.p.m |
12000 |
|
主軸功率 |
kw |
11 |
|
|
傳動方式 |
|
直結式 |
|
|
主軸錐度 |
|
BT40 |
|
|
移動速度 |
三軸移動速度 |
m/min |
110x96x28 |
|
切削進給速度 |
mm/min |
1-15,000 |
|
|
精度 |
最小輸入單元 |
mm |
0.001 |
|
定位精度 |
mm |
0.05mm/1000 |
|
|
重復定位精度 |
mm |
0.01mm/1000 |
|
|
斗笠刀庫
|
刀具數量 |
把 |
20 |
|
最大刀具重量/直徑 |
|
8/ψ125mm |
|
|
三軸傳動方式 |
Y、Z軸 |
|
滾珠螺桿 |
|
X軸 |
|
齒輪齒條，雙驅 |
|
|
滑塊形式 |
|
三軸線軌 |
|
|
潤滑冷卻系統 |
潤滑系統 |
|
地洞潤滑 |
|
冷卻冷卻 |
|
油冷 |
|
|
冷卻系統 |
|
水冷+霧化 |
|
|
排屑系統 |
|
鏈?zhǔn)诫p排屑機 |
|
|
控制及驅動系統 |
數控系統 |
|
西門子 |
|
三軸驅動 |
|
西門子伺服 |
|
|
機械規格 |
氣壓需求 |
6kg |
6 |
|
重 量 |
Kg |
14600-28000 |
|
|
機床高度 |
mm |
2500 |
|
|
占地面積(主軸L*W*H) |
mm |
8000-21000*3800*25000mm |
|
