JPX202總配線架符合YD/T694-2004《總配線架》行標要求，并首家滿足YD/T1082-2000《接入網設備過電壓過電流防護及基本環境適應性技術條件》新行標的技術指標。

　 JPX202總配線架內線端安裝STO-83測試接線排，外線端安裝FA8-72保安測試接線排；采用FA9-83A半導體放電管保安單元或FA9-81氣體放電管保安單元，保安單元是過壓過流保護一體的單元插拔式，具有FS和過流告警雙重告警功能。

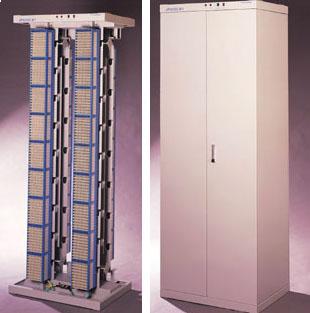

JPX202-B/C系列雙面總配線架(柜)

產品特點

• ·        5Z線纜管理走線機構，提供五個功能區間通道：外線電纜、 內線電纜、 外線跳線、 內線跳線、 異列跳線
• ·        在各功能區間有序管理電纜走線
  ——實現“X”、“Y”和“Z”三個軸向布線，避免跳線交叉和疊加，方便查線和管理
  ——規范架(柜)間、異列之間跳線

由直列和直列背靠背構成，外線安裝FA8-72保安接線排，內線安裝STO-83A測試接線排

           JPX202-B1總配線架(柜)

FA8-72保安測試接線排

結構參數

• ·         ●      模塊容量：100回線/模塊
• ·         ●      模塊尺寸：H×W×D=220×146×120(mm)
• ·         ●      卡接功能：每個卡接端子能復接兩條導線

●  適用導線：芯線直徑為0.32mm-0.6mm
                    最大外徑(包括絕緣層在內)不超過1.4mm

產品特點

 采用雙層折疊式雙卡口卡接簧片，表面鍍金?？ㄈ雽Ь€與簧片間有四個接觸點，氣密區大，抗拉脫力強，卡接壽命可達200次以上。

·         ●    對一條線路的維護操作不會影響其它線路的接續和防護功能。

• ·         ●    每對線均有走線槽對位，穿線方便，排線整齊，不會錯線。
• ·         ●    可用開路塞在不拔出保安單元的情況下斷開線路。
• <,    ●    可用測試塞在不拔出保, , 安單元的情況下，進行線路測試。

● 模塊結構為積木式，十回線為一組件，無需工具可拆卸，維修方便。

STO-83測試接線排

結構參數

• ·          ●    模塊容量：128回線/模塊
• ·          ●    模塊尺寸：H×W×D=248×130×76(mm)
• ·         ●     卡接功能：每個卡接端子能復接兩條導線

 ●  用導線：芯線直徑為0.32mm～0.6mm
                最大外徑(包括絕緣層在內)不超過1.4mm

                         STO-83B橫裝測試接線排
                         STO-83A豎裝測試接線排

 產品特點

• ·         ●    所有內線及跳線的布線、卡線、拆線、內線測試均在正面并可在線操作
• ·         ●    每對線均有走線槽對位，穿線方便，排線整齊，不會錯線
• ·         ●    模塊結構為積木式，八回線為一組件，無需工具可拆卸，維修方便

FA9-83A半導體放電管保安單元

          FA9-83A

產品結構

● 單元插拔式結構，與FA8-72保安接線排配合使用。
