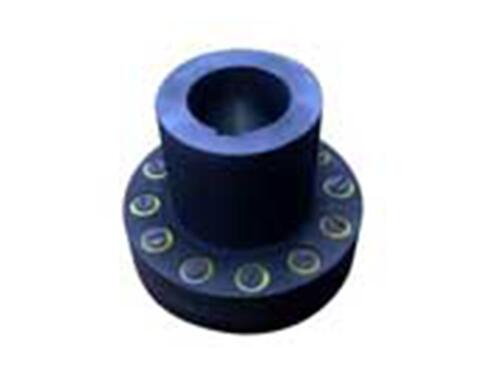

生產LX（原HL型）-彈性柱銷聯軸器（GB5014-2003）
●本聯軸器已列為 標準GB5014-85，適用于各種機械聯接兩同軸線的傳動軸，通常用于動頻繁的高低速運動。工作溫度為-20 ～+80℃；傳遞公稱扭矩為40～20000N.m。
●彈性柱銷聯軸器具有較大結構簡單、合理，維修方便、兩面對稱可互換，壽命長，允許較大的軸向竄動，具有緩沖、減震、等性能。
●軸孔型式有圓柱形(Y)、圓錐形(Z)和短圓柱形(J)。軸孔和鍵槽按 標準GB3852-83《聯軸器軸柱和鍵槽形式及尺寸》的規定加工。半聯軸器采用鑄造，鑄鐵HT20-40、鑄鋼ZG35Ⅱ，軸孔和鍵槽采用拉制成型，柱銷采用MC尼龍b制成。
●彈性柱銷聯軸器是利用若干非金屬彈性材料制成的柱銷，置于兩半聯軸器凸緣孔中，通過柱銷實現兩半聯軸器聯接，該聯軸器結構簡單，容易制造，裝拆 換彈性元件比較方便，不用移動兩半聯軸器。彈性元件（柱銷）的材料一般選用尼龍，有微量補償兩軸線偏移能力，彈性件工作時受剪切，工作性，僅適用于要求很低的中速傳動軸系，不適用于工作性要求較高的工況。生產LX（原HL型）-彈性柱銷聯軸器基本參數和主要尺寸。
HL型-彈性柱銷聯軸器基本參數和主要尺寸
|
型號 |
公稱扭矩 Tn(N.m) |
許用轉速 [n]r/min |
軸孔直徑 d 1 d 2 d z |
軸孔配合長度 |
D |
S |
轉動慣量 Kg.m 2 |
重量 Kg |
||||
|
Y型 |
Z、J 1 、 Z型 |
|||||||||||
|
L |
L 1 |
L |
||||||||||
|
鐵 |
鐵 |
鋼 |
鐵 |
|||||||||
|
HL1 |
160 |
7100 |
12 14 |
12 14 |
32 |
27 |
32 |
90 |
2.5 |
0.0064 |
2 |
|
|
16 18 |
16 18 |
42 |
30 |
42 |
||||||||
|
19 |
19 |
|||||||||||
|
20 22 |
20 22 |
52 |
38 |
52 |
||||||||
|
24 |
||||||||||||
|
HL2 |
315 |
5600 |
20 22 |
20 22 |
52 |
38 |
52 |
120 |
2.5 |
0.253 |
5 |
|
|
24 |
24 |
|||||||||||
|
25 28 |
25 28 |
62 |
44 |
62 |
||||||||
|
30 32 |
30 32 |
82 |
60 |
82 |
||||||||
|
35 |
||||||||||||
|
HL3 |
630 |
5000 |
30 32 |
30 32 |
82 |
60 |
82 |
160 |
2.5 |
0.6 |
8 |
|
|
35 38 |
35 38 |
|||||||||||
|
40 42 |
40 42 |
112 |
84 |
112 |
||||||||
|
45 48 |
||||||||||||
|
HL4 |
1250 |
4000 |
2800 |
40 42 |
40 42 |
112 |
84 |
112 |
195 |
3 |
3.4 |
22 |
|
45 48 |
45 48 |
|||||||||||
|
50 55 |
50 55 |
|||||||||||
|
56 |
56 |
|||||||||||
|
60 63 |
142 |
107 |
142 |
|||||||||
|
HL5 |
2000 |
3550 |
2500 |
50 55 |
50 55 |
112 |
84 |
112 |
220 |
3 |
5.4 |
30 |
|
56 |
56 |
|||||||||||
|
60 63 |
60 63 |
142 |
107 |
142 |
||||||||
|
65 67 |
65 67 |
|||||||||||
|
71 75 |
||||||||||||
|
HL6 |
3150 |
2800 |
2100 |
60 63 |
60 63 |
142 |
107 |
142 |
280 |
4 |
15.6 |
53 |
|
65 70 |
65 70 |
|||||||||||
|
71 75 |
71 75 |
|||||||||||
|
80 |
80 |
|||||||||||
|
85 |
172 |
132 |
172 |
|||||||||
|
HL7 |
6300 |
2240 |
1700 |
70 71 |
70 71 |
142 |
107 |
142 |
320 |
4 |
41.1 |
98 |
|
75 |
75 |
|||||||||||
|
80 85 |
80 85 |
172 |
132 |
172 |
||||||||
|
90 95 |
90 95 |
|||||||||||
|
100 110 |
100 |
212 |
167 |
212 |
||||||||
|
HL8 |
10000 |
2120 |
1600 |
80 85 |
80 85 |
172 |
132 |
172 |
360 |
5 |
56.5 |
119 |
|
90 95 |
90 95 |
|||||||||||
|
100 110 |
100 110 |
212 |
167 |
212 |
||||||||
|
120 125 |
||||||||||||
|
HL9 |
16000 |
1800 |
1250 |
100 110 |
100 110 |
212 |
167 |
212 |
410 |
5 |
133.3 |
197 |
|
120 125 |
120 125 |
|||||||||||
|
130 140 |
130 |
252 |
202 |
252 |
||||||||
|
HL10 |
25000 |
1560 |
1120 |
110 120 |
110 120 |
212 |
167 |
212 |
480 |
6 |
273.2 |
322 |
|
125 |
125 |
|||||||||||
|
130 140 |
130 140 |
252 |
202 |
252 |
||||||||
|
150 |
150 |
|||||||||||
|
160 170 |
160 |
302 |
242 |
302 |
||||||||
|
180 |
||||||||||||
|
HL11 |
31500 |
1320 |
1000 |
130 140 |
130 140 |
252 |
202 |
252 |
540 |
6 |
555.7 |
520 |
|
150 |
150 |
|||||||||||
|
160 170 |
160 170 |
302 |
242 |
302 |
||||||||
|
180 |
180 |
|||||||||||
|
190 200 |
190 |
352 |
282 |
352 |
||||||||
|
220 |
||||||||||||
|
HL12 |
63000 |
1250 |
950 |
160 170 |
160 170 |
302 |
242 |
302 |
630 |
7 |
902 |
714 |
|
180 |
180 |
|||||||||||
|
190 200 |
190 200 |
352 |
282 |
352 |
||||||||
|
220 |
220 |
|||||||||||
|
240 250 |
410 |
330 |
- |
|||||||||
|
260 |
||||||||||||
|
HL13 |
100000 |
1120 |
850 |
190 200 |
190 200 |
352 |
282 |
352 |
710 |
8 |
1700 |
1057 |
|
220 |
220 |
|||||||||||
|
240 250 |
240 250 |
410 |
330 |
- |
||||||||
|
260 |
260 |
|||||||||||
|
280 300 |
470 |
380 |
- |
|||||||||
|
HL14 |
160000 |
850 |
630 |
240 250 |
240 250 |
410 |
330 |
- |
800 |
8 |
4318 |
1956 |
|
260 |
260 |
|||||||||||
|
280 300 |
300 |
470 |
380 |
- |
||||||||
|
320 |
||||||||||||
|
340 |
550 |
450 |
- |
|||||||||
