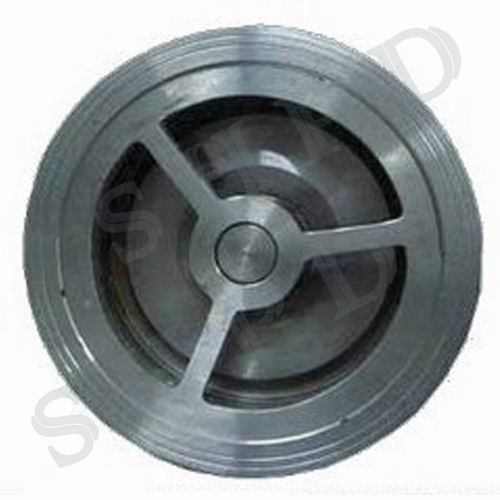

一、產品概述
對夾立式止回閥又稱單向閥或逆止閥，其作用是防止管路中的介質倒流。水泵吸水關的底閥也屬于止回閥類。 啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流的閥門叫止回閥。止回閥屬于自動閥類，主要用于介質單向流動的管道上，只允許介質向一個方向流動，以防止發(fā)生事故。 止回閥按結構劃分，可分為升降式止回閥、旋啟式止回閥和蝶式止回閥三種。升降式止回閥可分為立式和臥式兩種。旋啟式止回閥分為單瓣式、雙瓣式和多瓣式三種。蝶式止回閥為直通式、以上幾種止回閥在連接形式上可分為螺紋連接、法蘭連接和焊接三種。產品廣泛應用于石油、化工、制藥、電力行業(yè)等各種工況的管路上。
二、對夾立式止回閥產品特點
1、結構長度短，其結構長度只有傳統(tǒng)法蘭止回閥的1/4～1/8；
2、體積小、重量輕，其重量只有傳統(tǒng)法蘭止回閥的1/4～1/20；
3、閥瓣關閉快速，水錘壓力��；
4、水平管道或垂直管道均可使用，安裝方便；
5、流道通暢、流體阻力��；
6、動作靈敏、密封性能好；
7、閥瓣行程短、關閥沖擊力��；
8、整體結構、簡單緊湊、造型美觀；
9、使用壽命長、可靠性高。
三、對夾立式止回閥采用標準
設計制造標準：JB/T 8937
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
四、對夾立式止回閥主要零部件材料
| 公稱壓力 | PN1.0MPa 、 PN1.6MPa、 PN2.5MPa、 PN4.0MPa、 PN6.4MPa 、 PN10.0MPa | |||||||
| 型號 | H76H-C | H76W-P | H76W-P8 | H76W-P3 | H76W-R | H76W-R8 | H76W-R3 | |
| 主要 零件 材料 |
閥 體 | WCB(A105) | ZG1Cr18Ni9Ti | CF8(304) | CF8(304L) | ZG1Cr18Ni12Mo2Ti | CF8M(316) | CF3M(316L) |
| 閥 瓣 | CF8 | CF8 | CF8 | CF3 | CF8M | CF8M | CF3M | |
| 閥 軸 | 2Cr13 | 1Cr18Ni9Ti | 0Cr18Ni9 | 00Cr19Ni10 | 1Cr18Ni12Mo2Ti | 0Cr17Ni12Mo2 | 00Cr17Ni14Mo2 | |
| 彈 簧 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 | 00Cr19Ni10 | 0Cr17Ni12Mo2 | 0Cr17Ni12Mo2 | 00Cr17Ni14Mo2 | |
| 適用 工況 |
適用介質 | 水、 蒸汽、 油品等 |
硝酸等腐蝕性介質 | 強氧化性 介質 |
醋酸等腐蝕性介質 | 尿素等 腐蝕性介質 |
||
| 適用溫度(℃) | -29～425 | -196～540 | -196～425 | -196～540 | -196～455 | |||
五、對夾立式止回閥主要外形尺寸
公稱通徑 DN(mm) |
L(mm) |
H(mm) |
D(mm) |
|
1.0MPa |
1.6MPa |
|||
50 |
43 |
60 |
105 |
105 |
65 |
46 |
73 |
124 |
124 |
80 |
64 |
89 |
142 |
142 |
100 |
64 |
110 |
162 |
162 |
125 |
70 |
141 |
192 |
192 |
150 |
76 |
168 |
218 |
218 |
200 |
89 |
219 |
272 |
273 |
250 |
114 |
273 |
328 |
328 |
300 |
114 |
324 |
378 |
384 |
350 |
127 |
356 |
438 |
444 |
<, SPAN lang=EN-US style="FONT-SIZE: 12px; COLOR: #000000; FONT-FAMILY: ˎ̥; mso-bidi-font-family: 宋體; mso-font-kerning: 0pt">400 |
140 |
418 |
489 |
495 |
450 |
152 |
457 |
540 |
555 |
500 |
152 |
526 |
594 |
616 |
600 |
178 |
626 |
695 |
734 |
700 |
229 |
672 |
810 |
804 |
800 |
241 |
778 |
916 |
910 |
900 |
241 |
878 |
1016 |
1010 |
1000 |
300 |
914 |
1124 |
1128 |
