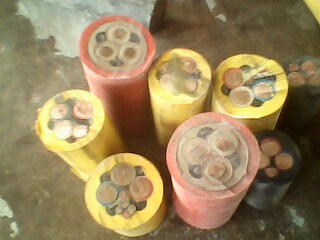

額定電壓19/3.3KV及以下采煤機軟電纜(MT-818-1999)
一、用途
本產品為礦用橡套軟電纜系列產品。適用于額定電壓Uo/U為1.9/3.3KV及以下采煤機及類似設備裝置作電源連接。
二、使用條件
線芯長期允許工作溫度為65℃，電線的最小彎曲半徑為電纜直徑的6倍。黃色護套電纜不得在日光下長期暴露。
型號名稱： 型號 名稱 用途
MC-0.38/0.66 采煤機橡套軟電纜 額定電壓為0.38/0.66KV采煤及類似設備的電源連接
MCP-0.38/0.66 采煤機屏蔽橡套軟電纜 額定電壓為0.38/0.66KV采煤及類似設備的電源連接
MCP-0.66/1.14 采煤機屏蔽橡套軟電纜 額定電壓為0.66/1.44KV采煤及類似設備的電源連接
MCP-1.9/3.3 采煤機屏蔽橡套軟電纜 額定電壓為1.9/3.3KV采煤及類似設備的電源連接
技術要求： 導體標稱截面(mm2) 20℃時絕緣電阻(M Ω KM)
額定電壓0.66/1.14KV及以下 額定電壓1.9/3.3KV
動力芯線 16 ≥120 -
25 ≥120 -
35 ≥100 ≥380
50 ≥100 ≥350
70 ≥80 ≥320
95 ≥80 ≥280
控制線芯 ≥100 ≥100
