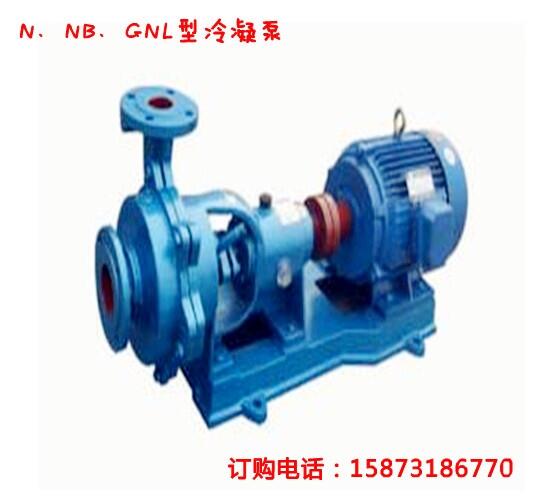

●產品概述
臥式單級、雙級懸臂式離心冷凝泵一般用于火力發電機組，供抽送冷凝器中的冷凝水或物理、化學性質類似于水的其他液體之用，也可用于給排水、化工、石化等行業中要求有高吸入性能的場合。本型泵有較好的吸入性能和較高吸程，200NW32適用溫度≤280°C，其余泵型適用溫度≤150°C，吸入壓力≤1.6MPa。
●參數范圍
流量:8-400m3/h 揚程:38-180m
●產品特點
高吸入性能，即具備良好的汽蝕性能。
泵的效率高，有穩定又平緩的流量—揚程曲線。
小型化程度高，結構緊湊占地面積小。
運行可靠性高，結構合理，便于拆裝維修。
●結構特點
3N6、4N6、6N6、100N130、100N160、150N110、150N130、150N180、200N180、200N32型泵為臥式單級冷凝泵。其中6N6、100N160、150N110、150N130、150N180、200N180、200N32帶誘導輪。
100N130、100N160、150N110、150N130、150N180、200N180、200N32型泵分別在填料函體和填料壓蓋處通入冷卻水后可作疏水泵用。
3N6×2及4N6×2型泵為臥式懸臂兩級冷凝泵。
200N32從電機端看順時針方向旋轉，其余泵型為逆時針轉向。
冷凝泵采用軟填料進行密封。也可以采用機械密封，在軸封處裝有可更換的軸套。
●型號說明
例1：4N6×2A 例2：150N180
4—吸入口徑除以25 150—吸入口徑
N—臥式懸臂冷凝泵 N —臥式懸臂冷凝泵
6—單級揚程除以10 180—泵揚程
2—兩級葉輪
A—表示葉輪切割
●材質說明
|
主 要 零 件 |
I |
II |
III |
|
泵體、泵蓋 |
鑄鐵 |
鑄鋼 |
鑄不銹鋼 |
|
泵體密封環、軸套 |
鑄鐵 |
鑄鋼 |
鑄不銹鋼 |
|
葉輪 |
硅黃銅或鑄鐵 |
硅黃銅 |
硅黃銅 |
|
誘導輪 |
鋁鐵青銅 |
鋁鐵青銅 |
鋁鐵青銅 |
|
軸 |
碳鋼 |
不銹鋼 |
不銹鋼 |
●性能參數表
|
型號 |
流量 |
揚程 |
轉速 |
軸功率 |
配帶電動機 |
效率 |
必需汽蝕余量 |
葉輪名義直徑 |
泵口徑 |
||
|
Q |
H |
n |
Pa |
功率 |
型號 |
η |
進口 |
出口 |
|||
|
m3/h |
m |
r/min |
kW |
kW |
% |
m |
mm |
mm |
mm |
||
|
6N6 |
60.0 |
70 |
2980 |
22.90 |
37 |
Y200L2-2 |
50.0 |
1.40 |
232 |
150 |
100 |
|
100N130 |
42.0 |
143 |
2980 |
36.00 |
55 |
Y250M-2 |
44.0 |
1.30 |
325 |
100 |
50 |
|
150N110 |
80.0 |
122 |
2980 |
48.30 |
75 |
Y280S-2 |
55.0 |
1.35 |
300 |
150 |
100 |
|
100NB45 |
14.4 |
54 |
2980 |
4.81 |
7.5 |
Y/YB 132S2-2 |
44.0 |
0.65 |
196 |
100 |
40 |
|
100NB60 |
21.6 |
69 |
2980 |
9.02 |
15 |
Y/YB160M2-2 |
45.0 |
0.90 |
229 |
100 |
65 |
|
3NBA-5 |
15.0 |
30 |
2980 |
2.29 |
5.5 |
Y/YB 132S1-2 |
53.4 |
7.30 |
160 |
80 |
45 |
|
3NBA-5 |
30.0 |
22 |
|
3.10 |
|
|
58.0 |
10.30 |
|
|
|
|
GNL3-A |
5.0 |
44 |
2980 |
1.71 |
3 |
Y/YB100L-2B5 |
35.0 |
0.60 |
140 |
80 |
50 |
|
GNL3-A |
11.0 |
34 |
|
2.00 |
|
|
51.0 |
0.70 |
|
|
|
|
GNL3-B |
12.0 |
48 |
2980 |
3.08 |
5.5 |
Y/YB 132S1-2B5 |
51.0 |
0.65 |
147 |
80 |
50 |
|
GNL3-B |
20.0 |
38 |
|
4.06 |
|
|
51.0 |
1.05 |
|
|
|
|
GN3/12 |
5.0 |
41 |
2980 |
1.51 |
2.2 |
Y/YB90L-2 |
37.0 |
0.80 |
134 |
80 |
50 |
|
GN3/12 |
12.0 |
32 |
|
1.97 |
|
|
53.0 |
1.20 |
|
|
|
|
2.5N3X2 |
8.0 |
52.5 |
2980 |
3.05 |
5.5 |
Y132S1-2 |
37.5 |
1.90 |
148 |
65 |
50 |
|
3N6 |
16.5 |
62 |
2980 |
6.34 |
11 |
Y160M2-2 |
44.0 |
1.50 |
215 |
80 |
50 |
|
3N6X2 |
20.0 |
131 |
2980 |
17.40 |
22 |
Y180M-2 |
41.0 |
1.75 |
215 |
80 |
50 |
|
4N6 |
48.0 |
59.5 |
2980 |
14.00 |
22 |
Y180M-2 |
55.6 |
1.40 |
225 |
100 |
80 |
|
4N6A |
30.0 |
40 |
2980 |
6.30 |
11 |
Y160M1-2 |
51.9 |
1.60 |
175 |
100 |
80 |
|
4N6X2 |
25.0 |
130 |
2980 |
21.10 |
37 |
Y200L2-2 |
42.0 |
2.00 |
220 |
100 |
100 |
更多型號請電話咨詢，謝謝！
故障原因及其他解決方法
|
故 障 |
原 因 |
解 決 方 法 |
|
1、水泵不吸水，壓力表及真空表的指針在劇烈擺動。 |
注入水泵的水不夠，水管或儀表漏氣。 |
再往水泵內注水或擰緊堵塞漏氣處。 |
|
2、水泵不吸水，真空表表示高度真空。 |
底閥沒打開，或已淤塞，吸入管阻力太大，吸水高度太大。 |
校正或更改底閥。清洗或更改吸水管，減低吸水高度。 |
|
3、看壓力表水泵出水處是有壓力，然而水管仍不出水。 |
出水管阻力過大，旋轉方向不對。葉輪淤塞。 |
檢查或縮短水管及檢查電機。取下水管接頭、清洗葉輪。 |
|
4、流量低于預計。 |
水泵淤塞，密封環磨損過多。 |
清洗水泵以及管子，更換口環。 |
|
5、水泵耗費功率過大。 |
填料函壓的太緊，填料發熱，水泵供水量增加。 |
擰松填料函，或?qū)⑻盍先〕鰜泶蚍揭恍�。適當關小出口閘閥，來降低流量。 |
|
6、水泵內部聲音反常、水泵不上水。 |
流量太大，吸入管內阻力過大，吸水高度過大，在吸水處有空氣滲入，所輸送的液體溫度過高，葉輪磨損了。 |
增加出水管的阻力以減低流量，檢查泵吸入管阻力，檢查底閥減少吸水高度。擰緊堵塞漏氣處、降低液體的溫度。更換葉輪。 |
|
7、軸承過熱 |
沒有潤滑油，水泵軸與電機軸不在一條中心線上。軸承問題。 |
加注潤滑油，把軸中心對準。換合格新軸承 |
|
8、水泵振動 |
泵軸與電機軸不在一條中心線上或泵軸彎曲，泵基腳不牢。 |
請把水泵和電機的中心線對準，加固基腳。 |
注 意 事 項
1、懸架體溫度變化反映了泵的裝配質量，軸承溫升不得高于環境溫度35°C，溫度不應高于75°C。每運行500小時，往軸承加注潤滑油，或視運行情況定期加油。
2、泵在運行期間應定期檢查葉輪、密封環、軸套的磨損情況，磨損量過大，應及時更換。
3、冬季冷凍季節，如短期停用水泵時，須擰開泵體下部的四方螺塞，將存水放掉，以免凍裂水泵。
4、如長期停止使用，應將泵拆卸清洗上油，包裝保管。
