概述

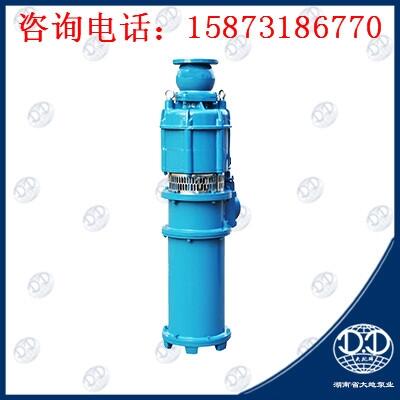

大地牌QY系列中型潛水電泵系立式感應電機和水泵組成。設計合理，結構緊湊，性能優良，使用方便，安全可靠。上泵結構，泵和電機同軸直聯，高揚程泵還配有減壓逆止閥，確保電泵停機時的安全。電機內設置有保護監控器件，與控制柜（開關）配合能對電機實行有效的保護。
產品用途
大地牌QY系列中型潛水電泵適合一般礦井排水、城鎮自來水公司取水、農業系統排灌、城建、工礦給排水、 園林澆水、船舶底艙排水、 水塔送水、雨后排澇、洼地防汛。
使用條件
1 電泵出水口流量不得大于額定值（在規定的揚程范圍內使用）；
2 潛水深度不超過5米，超過5米時請?jiān)谟嗀洉r(shí)聲明；
3 水溫不超過+40℃；
4 PH值在5～9之間;
5 水中含固體雜質的體積比不超過0.1%粒度不大于0.2mm；
6電源頻率為50Hz，電壓為380V、660V或1140V;
7 電泵運行時電源電壓為額定電壓，其波動誤差為超過額定電壓的±10%；
型號規格參數
|
電泵型號規格 |
額定流量(m3/h) |
額定揚程 |
揚程使用范圍 |
配套管徑 |
電機功率(kW) |
額定轉速(r/min) |
|
|
QY400-18-30 |
400 |
18 |
13～19 |
φ203 |
30 |
2900 |
|
|
QY300-25-30 |
300 |
25 |
17～27 |
φ203 |
30 |
2900 |
|
|
QY250-28-30 |
250 |
28 |
20～30 |
φ203 |
30 |
2900 |
|
|
QY160-46/2-30 |
160 |
46 |
32～49 |
φ153 |
30 |
2900 |
|
|
QY150-50-30 |
150 |
50 |
40～52 |
φ153 |
30 |
2900 |
|
|
QY100-72/2-30 |
100 |
72 |
58～75 |
φ102 |
30 |
2900 |
|
|
QY80-90/2-30 |
80 |
90 |
73～93 |
φ102 |
30 |
2900 |
|
|
QY65-100/4-30 |
65 |
100 |
80～104 |
φ102 |
30 |
2900 |
|
|
QY45-145/4-30 |
45 |
145 |
116～150 |
φ76 |
30 |
2900 |
|
|
QY65-130/2-37 |
65 |
130 |
104～134 |
φ102 |
37 |
2900 |
|
|
QY40-220/5-37 |
40 |
220 |
176～225 |
φ76 |
37 |
2900 |
|
|
QY100-108/3-45 |
100 |
108 |
86～110 |
φ102 |
45 |
2900 |
|
|
QY80-135/3-45 |
80 |
135 |
108～138 |
φ102 |
45 |
2900 |
|
|
QY200-52/2-45 |
200 |
52 |
42～54 |
φ153 |
45 |
2900 |
|
|
QY440-24-45 |
440 |
24 |
17～25 |
φ203 |
45 |
2900 |
|
|
QY300-40/2-45 |
300 |
40 |
28～42 |
φ203 |
45 |
2900 |
|
|
QY160-69/3-45 |
160 |
69 |
56～72 |
φ153 |
45 |
2900 |
|
|
QY40-250/6-45 |
40 |
250 |
200～255 |
φ76 |
45 |
2900 |
|
|
QY900-12-45 |
900 |
12 |
8～13 |
φ300 |
45 |
2900 |
|
|
QY500-30-55 |
500 |
30 |
22～32 |
φ250 |
55 |
2900 |
|
|
QY150-92/2-55 |
150 |
92 |
74～94 |
φ153 |
55 |
2900 |
|
|
QY110-110/2-55 |
110 |
110 |
88～113 |
φ102 |
55 |
2900 |
|
|
QY300-46/2-55 |
300 |
46 |
32～48 |
φ203 |
55 |
2900 |
|
|
QY80-150/3-55 |
80 |
150 |
120～154 |
φ102 |
55 |
2900 |
|
|
QY80-200/4-75 |
80 |
200 |
160～206 |
φ100 |
75 |
2900 |
|
|
QY100-180/4-75 |
100 |
180 |
150～185 |
φ100 |
75 |
2900 |
|
|
QY80-205/4-75 |
80 |
205 |
150～205 |
φ100 |
75 |
1480 |
|
|
QY110-150/3-75 |
110 |
150 |
100～128 |
φ100 |
75 |
1480 |
|
|
QY150-110/3-75 |
150 |
110 |
80～113 |
φ150 |
75 |
1480 |
|
|
QY200-92/3-75 |
200 |
92 |
70～95 |
φ150 |
75 |
1480 |
|
|
QY400-45-75 |
400 |
45 |
35～46 |
φ200 |
75 |
1480 |
|
|
QY650-32-75 |
650 |
32 |
25～33 |
φ300 |
75 |
1480 |
|
|
QY80-260/5-90 |
80 |
260 |
200～265 |
φ100 |
90 |
1480 |
|
|
QY125-180/5-90 |
125 |
180 |
150～185 |
φ100 |
90 |
1480 |
|
|
QY150-150/4-90 |
150 |
150 |
120～155 |
φ150 |
90 |
1480 |
|
|
QY200-110/3-90 |
200 |
110 |
80～115 |
φ150 |
90 |
1480 |
|
|
QY400-60/2-90 |
400 |
60 |
45～62 |
φ200 |
90 |
1480 |
|
|
QY700-35-90 |
700 |
35 |
25～37 |
φ300 |
90 |
1480 |
|
|
QY1000-25-90 |
1000 |
25 |
17～26 |
φ300 |
90 |
1480 |
|
|
QY2000-10-90 |
2000 |
10 |
7～11 |
φ300 |
90 |
1480 |
|
|
QY150-180/4-110 |
150 |
180 |
150～185 |
φ150 |
110 |
1480 |
|
|
QY200-145/4-110 |
200 |
145 |
110～150 |
φ150 |
110 |
1480 |
|
|
QY400-80/2-110 |
400 |
80 |
60～82 |
φ200 |
110 |
1480 |
|
|
QY800-35-110 |
800 |
35 |
28～36 |
φ300 |
110 |
1480 |
|
|
QY1500-20-110 |
1500 |
20 |
15～21 |
φ400 |
110 |
1480 |
|
|
QY2500-10.5-110 |
2500 |
10.5 |
6～11 |
φ500 |
110 |
1480 |
|
|
QY150-200/4-132 |
150 |
200 |
150～205 |
φ150 |
132 |
1480 |
|
|
QY400-95/3-132 |
400 |
95 |
70～98 |
φ200 |
132 |
1480 |
|
|
QY700-50/2-132 |
700 |
50 |
40～52 |
φ300 |
132 |
1480 |
|
|
QY1000-35-132 |
1000 |
35 |
28～37 |
φ300 |
132 |
1480 |
|
|
QY2000-18-132 |
2000 |
18 |
13～19 |
φ500 |
132 |
1480 |
|
|
QY2500-12-132 |
2500 |
12 |
8～13 |
φ500 |
132 |
1480 |
|
|
QY150-250/5-160 |
150 |
250 |
200～260 |
φ150 |
160 |
1480 |
|
|
QY300-120/3-160 |
300 |
120 |
80～123 |
φ200 |
160 |
1480 |
|
|
QY650-64/2-160 |
650 |
64 |
50～67 |
φ300 |
160 |
1480 |
|
|
QY2000-22-160 |
2000 |
22 |
15～23 |
φ500 |
160 |
1480 |
|
|
QY200-220/5-185 |
200 |
220 |
180～225 |
φ150 |
185 |
1480 |
|
|
QY400-120/3-185 |
400 |
120 |
80～125 |
φ200 |
185 |
1480 |
|
|
QY700-70/2-185 |
700 |
70 |
50～74 |
φ300 |
185 |
1480 |
|
|
QY2500-14.5-185 |
2500 |
14.5 |
8～16 |
φ500 |
185 |
1480 |
|
|
QY200-250/5-200 |
200 |
250 |
200～260 |
φ150 |
200 |
1480 |
|
|
QY400-132/3-200 |
400 |
132 |
90～136 |
φ200 |
200 |
1480 |
|
|
QY700-78/3-200 |
700 |
78 |
60～82 |
φ300 |
200 |
1480 |
|
|
QY3000-15-200 |
3000 |
15 |
10～17 |
φ500 |
200 |
1480 |
大地牌QY系列中型潛水電泵更多型號請撥打電話咨詢，謝謝！
常見故障處理方法
|
主要原因 |
處理方法 |
|
|
電泵不能啟動 |
電源電壓過低 |
調整電壓到0.9～1.1倍 |
|
電源斷電 |
查出斷電原因 |
|
|
電壓降過大 |
使用較粗電纜 |
|
|
電纜中有一線不通 |
檢查開關出線頭及纜 |
|
|
電機定子繞組燒壞 |
更換繞組,進行大修 |
|
|
電泵突然不轉 |
保護開關跳開或保險燒斷 |
查電泵負荷、電壓是否過高、并調整 |
|
電源斷電 |
查斷電原因，排除故障 |
|
|
定子繞組燒壞 |
大修 |
|
|
葉輪卡住 |
清理雜物 |
|
|
定子繞組燒壞 |
機械密封損壞，匝間或相間短路 |
除故障，拆去繞組，重新下線，并浸烘絕緣漆 |
|
接地線錯接電源或斷相出現二相制動 |
||
|
脫水運行時間過長 |
||
|
陷入泥中運行，開啟頻繁或雷擊 |
||
|
電纜破損，繞組受潮 |
||
|
繞組兩相與機殼上下端蓋相接對地?fù)舸?/span> |
||
