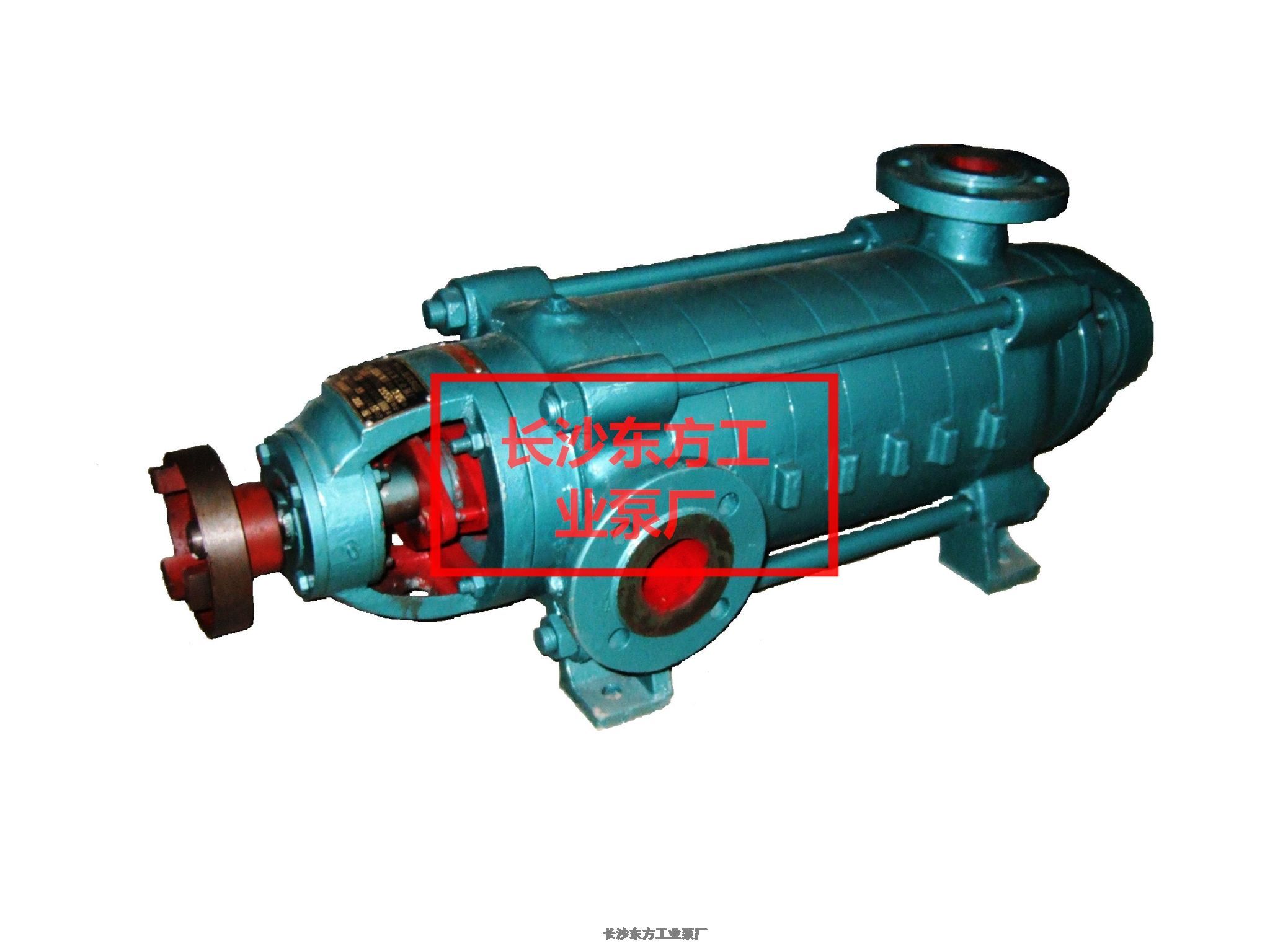

礦用多級泵MD46-50*12平衡環套及備件
從原電機方向看，泵為順時針方向旋轉。
結構特點
MD系列泵系臥式、單吸、分段式多級離心泵，吸入口為水平方向，吐出口與水平垂直向上。泵的進水段、中段、出水段、軸承體待泵殼體部分通過拉緊螺栓聯成一體，并根據泵的揚程選擇泵的級數。
該系列泵轉子部分主要由軸及安裝在軸上的葉輪、軸套、平衡盤等零件組成，其中葉輪的數量根據泵的級數而定。軸上零件通過平鍵和軸螺母緊固使之與軸聯成一體。整個轉子由兩端滾動軸承或滑動軸承支承，軸承按型號不同而定，均不承受軸向力，其軸向力由平衡盤平衡。泵在運行中允許轉子在泵殼中軸向游動，不能采用向心球軸承。滾動軸承用油膩潤滑，滑動軸承用稀油潤滑，并用油環進行自潤滑，循環水冷卻。
泵的進水段、中段、出水段之間的密封面均采用二硫化鉬潤滑脂密封，轉子部分與固定部分之間裝有密封環、導葉套等進行密封，當密封環和導葉套的磨損程度己影響泵的工作性能時應予以更換。
軸的密封形式有機械密封和填料密封兩種。泵采用填料密封時，填料環的位置安放要正確，填料的松緊程度必須適當，以液體能一滴一滴滲出為宜。泵各種密封元件裝在密封腔內，腔內要通入一定壓力的水，起水封、水冷卻或水潤滑任憑。在軸封處裝有可更換的軸套，以保護泵軸。
| D.DF.DY.MD46-50×12 | 30 | 8.33 | 666 | 2950 | 100.80 | 132 (160) | Y315M-2 Y315L1-2 | 54 |
| 46 | 12.78 | 600 | 119.28 | 63 | ||||
| 55 | 15.28 | 552 | 129.12 | 64 | ||||
| 型號 參數 | 流量 Capacity | 揚程 Heed | 轉速 Speed | 軸功率 Shaft power | 配帶電動機 Motor | 效率 Eff. | ||
| Q | H | n | Pa | 功率 | 型號 Type | η | ||
| m3/h | L/s | m | r/min | kw | kw | % | ||
