礦用多級泵MD12-25*11注銷式聯軸器廠家供應

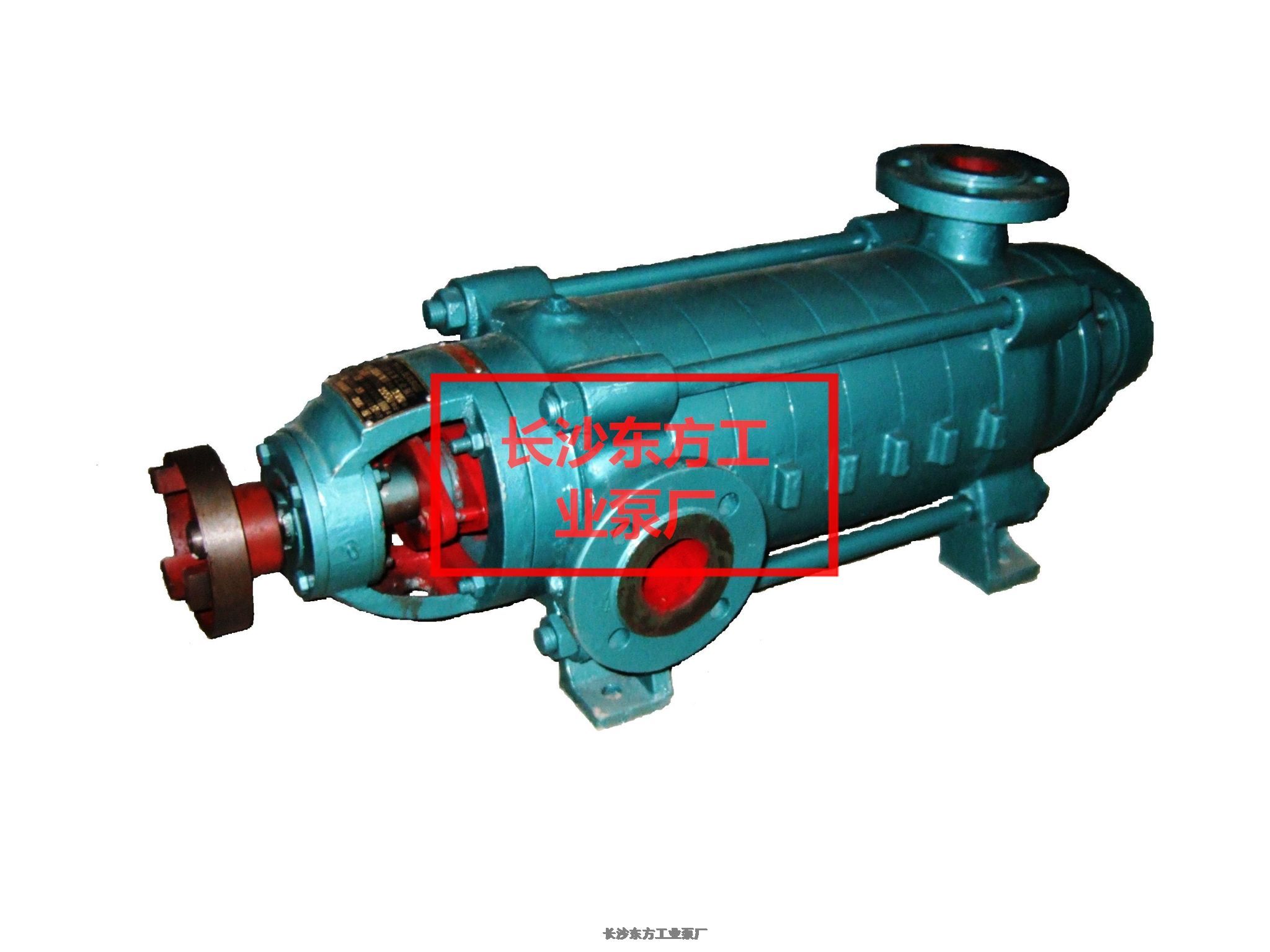

MD礦用多級離心泵
產品概述
該系列泵具有效率高、性能范圍廣、運轉安全和平穩、噪音低、安裝維修方便、運行壽命長等優點，其技術水平處于國內排名靠前地位，產品性能可靠。
該系列泵主要用于礦山，其過濾部件及可損壞件均采用了耐磨材質，可供輸送固體顆粒含量≤.5％，粒度≤0.5mm，溫度在80℃以下的中性礦井水及類似的其他污水。
運行條件及壽命
◇在清水條件下（含固體顆粒低于0.1％），運行5000h無大修，效率下降不比較好過6％
◇在含固體顆粒0.1％～1％以下污水條件下，運行3000h無大修，效率下降不比較好過5％
◇在含固體顆粒1～.5％污水條件下，運行2000h無大修，效率下降不比較好過6％
結構特點
MD系列泵系臥式、單吸、分段式多級離心泵，吸入口為水平方向，吐出口與水平垂直向上。泵的進水段、中段、出水段、軸承體待泵殼體部分通過拉緊螺栓聯成一體，并根據泵的揚程選擇泵的級數。
該系列泵轉子部分主要由軸及安裝在軸上的葉輪、軸套、平衡盤等零件組成，其中葉輪的數量根據泵的級數而定。軸上零件通過平鍵和軸螺母緊固使之與軸聯成一體。整個轉子由兩端滾動軸承或滑動軸承支承，軸承按型號不同而定，均不承受軸向力，其軸向力由平衡盤平衡。泵在運行中允許轉子在泵殼中軸向游動，不能采用向心球軸承。滾動軸承用油膩潤滑，滑動軸承用稀油潤滑，并用油環進行自潤滑，循環水冷卻。
泵的進水段、中段、出水段之間的密封面均采用二硫化鉬潤滑脂密封，轉子部分與固定部分之間裝有密封環、導葉套等進行密封，當密封環和導葉套的磨損程度己影響泵的工作性能時應予以更換。
| D.DF.DY.MD12-25×11 | 7.5 | 2.08 | 310.2 | 2950 | 14.40 | 22 | Y180M-2 | 44 |
| 12.5 | 3.47 | 275 | 17.34 | 54 | ||||
| 15 | 4.17 | 253 | 19.50 | 53 | ||||
| 型號 參數 | 流量 Capacity | 揚程 Heed | 轉速 Speed | 軸功率 Shaft power | 配帶電動機 Motor | 效率 Eff. | ||
| Q | H | n | Pa | 功率 | 型號 Type | η | ||
| m3/h | L/s | m | r/min | kw | kw | % | ||
