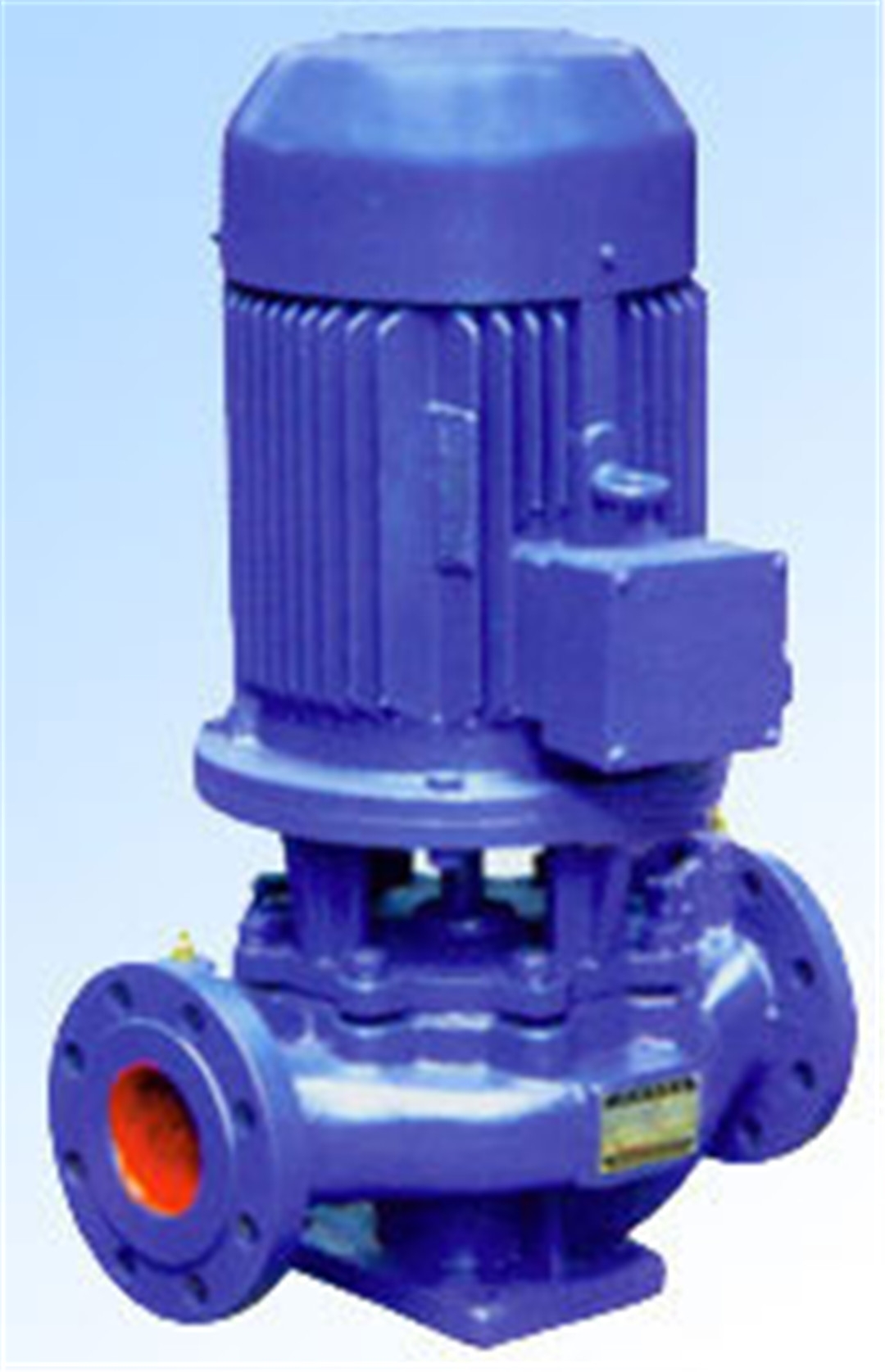

管道泵ISG50-315(I)B結構包含泵體、葉輪、泵蓋、機械密封等部件
管道泵特點
1、管道泵為立式結構，進出口口徑相同，且位于同一中心線上，可象閥門一樣安裝于管路之中，外形緊湊美觀，占地面積小，建筑投入低，如加上防護罩則可置于戶外使用。2、葉輪直接安裝在電機的長軸上，軸向尺寸短，結構緊湊，泵與電機軸承配置合理，能有效地平衡泵運轉產生的徑向和軸向負荷，從而保證了泵的運行平穩，振動小、噪音低。3、軸封采用機械密封或機械密封組合，采用進口鈦合金密封環、中型耐高溫機械密封和采用硬質合金材料，耐磨密封，能有效地延長機械密封的使用壽命。4、管道泵安裝檢修方便，無需拆動管路系統，只要卸下泵聯體座螺母即可抽出全部轉子部件。5、可根據使用要求即流量和揚程的需要采用泵的串、并聯運用方式。6、可根據管路布置的要求采用泵的豎式和橫式安裝。
| 型號 | 流量 | 揚程 | 效率 | 轉速 | 電機功率 | 必需汽蝕余量 | |
| m3/h | L/s | m | % | r/min | kw | m | |
| 50-315(I)B | 15.7 | 4.36 | 103 | 39 | 2900 | 18.5 | 2.5 |
| 22.5 | 6.23 | 101 | |||||
| 29.2 | 8 | 98 | |||||
