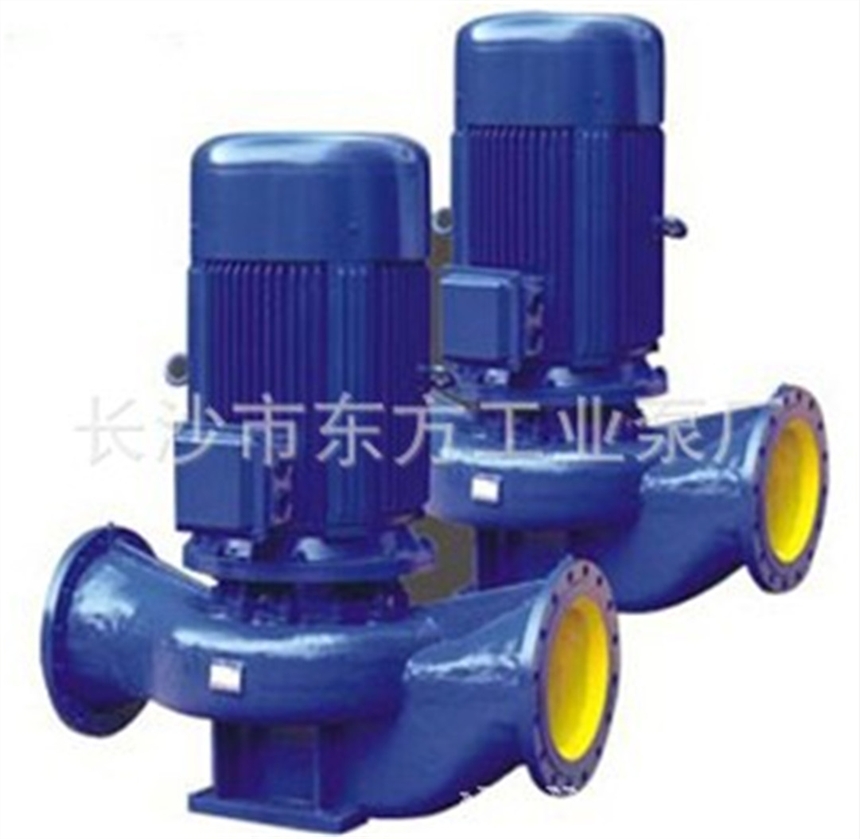

立式管道泵ISG125-315C結構包含泵體.葉輪.泵蓋.機械密封等部件
1. 它由電機和泵組成，它們相互同軸，泵的結構包含泵體、葉輪、泵蓋、機械密封等部件，2.泵的入口和出口在同一水平軸上，口徑和規格相同，裝卸非常方便，用地面積小，3.泵配有安裝底座開展安裝，肯定會增多泵的運行穩定性，4.泵密封采用機械密封，密封穩當，無泄漏，5.泵的軸向力由帶平衡環的葉輪平衡。
工廠管道泵的通常結構由六部分組成：葉輪、泵體、泵軸、軸承、密封圈和填料函，
管道泵的優勢主要體目前以下幾個點：1.管道泵適用作于食品、制藥、釀酒、化工等行業工藝進程中輸送腐蝕性介質，使用溫度在80℃如下，2.管道泵適用作于高層建筑加壓供水、花園噴灌、冷卻塔供水、長距離供水、空調、制冷沖洗、浴室冷卻等，溫水循環加壓，使用溫度低于80℃
| 型號 | 流量 | 揚程 | 效率 | 轉速 | 電機功率 | 必需汽蝕余量 | |
| m3/h | L/s | m | % | r/min | kw | m | |
| 125-315 | 96 | 26.7 | 133 | 70 | 2900 | 90 | 5 |
| 160 | 44.7 | 125 | |||||
| 192 | 53.3 | 119 | |||||
| 125-315A | 90 | 25 | 117 | 70 | 2900 | 75 | 5 |
| 150 | 41.7 | 110 | |||||
| 180 | 50 | 104.6 | |||||
| 125-315B | 86 | 23.9 | 106.4 | 69 | 2900 | 75 | 5 |
| 143 | 39.7 | 100 | |||||
| 172 | 47.8 | 95.2 | |||||
| 125-315C | 80.5 | 22.4 | 96 | 67 | 2900 | 55 | 5 |
| 134 | 37.2 | 88 | |||||
| 161 | 44.7 | 86 | |||||
