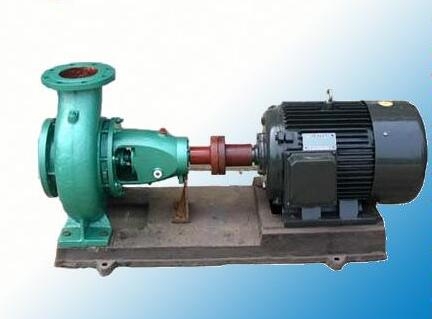

清水離心泵IS125-100J-315A
IS泵系單級、單吸離心泵。適應于工業和城市給水、亦可用于農業排灌。用來輸送清水或物理、化學性質類似于清水的其他液體，被輸送的溫度為0℃～80℃。
IS清水離心泵結構特點
1.清水離心泵系根據標準所規定的性能和尺寸設計的，主要由泵體、泵蓋、葉輪、軸、密封環、軸套及懸架軸承部件等組成。
2.清水離心泵的泵體和泵蓋部分，是從葉輪背面處剖分的，即通常所說的后開門結構形式，其優點是檢修方便，檢修時不動泵體，管路，排出管路和電動機只需拆下加長聯軸器的中間聯接件，即可退出轉子部分進行檢修。
3.IS該泵輸送的介質溫度應≤80℃，多用于輸送清水或物理化學性質例如清水的液體，但凡單級單吸離心泵，它輸送的介質溫度高不可以超過10℃，低不能夠超過20℃，從此，輸送的介質首要是腐蝕性液體但不能夠含有固體顆粒。
4.泵的殼體（即泵體和泵蓋）構成泵的工作室.葉輪、軸和滾動軸承等為泵的轉子。懸架軸承部件支撐著泵的轉子部分，滾動軸承受泵的徑向力和軸向力。
5.為了平衡泵的軸向力，大多數泵的葉輪前、后均設有密封環，并在葉輪后蓋板上設有平衡孔，由于有些泵軸向力不大，葉輪背面未設密封環和平衡孔。
6.泵的軸向密封環是由填料壓蓋，填環和填料等組成。
| 型號 參數 | 流量Q | 揚程H | 轉速n | 配套電機 | 效率η | 汽蝕余量 | |
| 功率 | 型號 | ||||||
| m3/h | m | r/min | KW | （％） | m | ||
| IS 125-100J-315A | 93.5 | 28 | 1450 | 11 15 11 | Y160M-4 Y160L-4 YB160M-4 | 72 | 2 |
| 72 | |||||||
| 66 | |||||||
| 66 | |||||||
| 72 |
