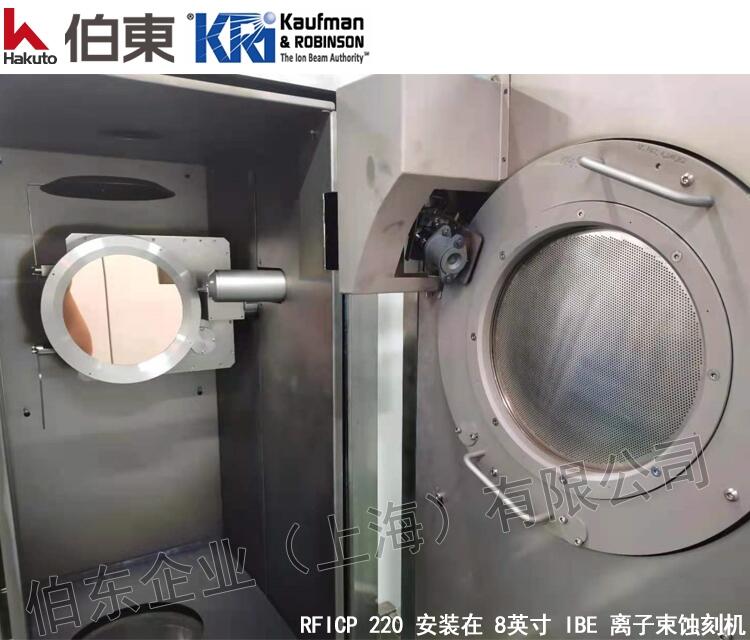

上海伯東美國 KRi 考夫曼公司大面積射頻離子源 RFICP 380, RFICP 220 成功應用于 12英寸和 8英寸 IBE 離子束蝕刻機, 刻蝕均勻性（1 σ）達到< 1%. 可以用來刻蝕任何固體材料, 包括金屬, 合金, 氧化物, 化合物, 混合材料, 半導體, 絕緣體, 超導體等.
離子束刻蝕屬于干法刻蝕, 其核心部件為大面積離子源. 作為蝕刻機的核心部件, KRi 射頻離子源提供大尺寸, 高能量, 低濃度的離子束, 接受客戶定制, 單次工藝時間更長, 滿足各種材料刻蝕需求! 氣體通入離子源的放電室中, 電離產生均勻的等離子體, 由離子源的柵極將正離子引出并加速, 然后由中和器進行中和. 利用引出的帶有一定動能的離子束流撞擊樣品表面, 通過物理濺射將材料去除, 進而獲得刻蝕圖形. 這一過程屬于純物理過程, 一般運行在較高的真空度下.
IBE 類型設備的優(yōu)點主要是等離子體的產生遠離晶圓空間, 通過柵網拉出的離子束的能量和密度可以獨立控制; 其次 IBE 的晶圓載臺可以實現自轉, 并通過角度調整, 實現傾斜入射.
KRi 射頻離子源 RFICP 系列技術參數:
|
型號 |
|||||
|
Discharge 陽極 |
RF 射頻 |
RF 射頻 |
RF 射頻 |
RF 射頻 |
RF 射頻 |
|
離子束流 |
>100 mA |
>350 mA |
>600 mA |
>800 mA |
>1500 mA |
|
離子動能 |
100-1200 V |
100-1200 V |
100-1200 V |
100-1200 V |
100-1200 V |
|
柵極直徑 |
4 cm Φ |
10 cm Φ |
14 cm Φ |
20 cm Φ |
30 cm Φ |
|
離子束 |
聚焦, 平行, 散射 |
|
|||
|
流量 |
3-10 sccm |
5-30 sccm |
5-30 sccm |
10-40 sccm |
15-50 sccm |
|
通氣 |
Ar, Kr, Xe, O2, N2, H2, 其他 |
||||
|
典型壓力 |
< 0.5m Torr |
< 0.5m Torr |
< 0.5m Torr |
< 0.5m Torr |
< 0.5m Torr |
|
長度 |
12.7 cm |
23.5 cm |
24.6 cm |
30 cm |
39 cm |
|
直徑 |
13.5 cm |
19.1 cm |
24.6 cm |
41 cm |
59 cm |
|
中和器 |
LFN 2000 |
||||
上海伯東美國 KRI 考夫曼離子源 RFICP 系列, 無需燈絲提供高能量, 低濃度的離子束, 通過柵極控制離子束的能量和方向, 單次工藝時間更長
RFICP 系列提供完整的套裝, 套裝包含離子源, 電子供應器, 中和器, 電源控制等
RFICP 系列離子源是制造精密薄膜和表面的有效工具, 有效改善靶材的致密性光透射,均勻性,附著力等
1978 年 Dr. Kaufman 博士在美國創(chuàng)立 Kaufman & Robinson, Inc 公司, 研發(fā)生產考夫曼離子源, 霍爾離子源和射頻離子源. 美國考夫曼離子源歷經 40 年改良及發(fā)展已取得多項專利. 離子源廣泛用于離子清洗 PC, 離子蝕刻 IBE, 輔助鍍膜 IBAD, 離子濺射鍍膜 IBSD 領域, 上海伯東是美國考夫曼離子源中國總代理.
