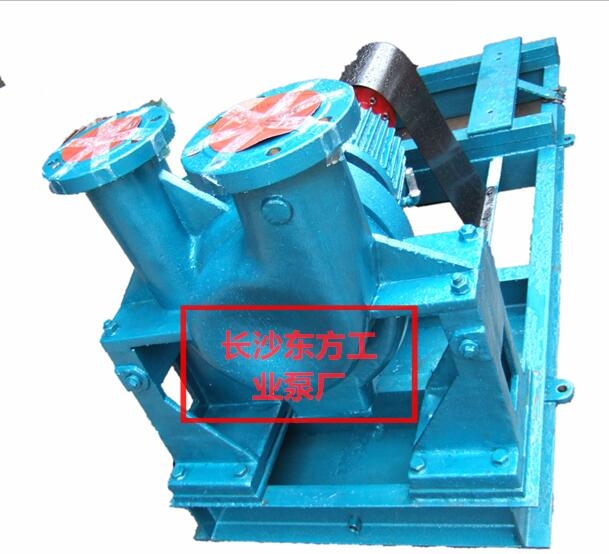

AY型油泵分為六種結構形式:單級單吸懸臂式、兩級單吸懸臂式、單級雙吸懸臂式、單級雙吸兩支承式、兩級雙吸兩支承式、兩級單吸兩支承式。
該型泵殼體為徑向剖分，安裝方式為水平中心線支承，泵的口和排除法蘭為垂直向上，軸封不僅能用軟填料，而且與機械密封互換。軸承體裝有一套向心球軸承和一組背對背安裝的推力球軸承，軸承用稀油潤滑，為了檢修方便，不必拆卸或排除管路、采用了彈性柱銷加長聯軸器(也可配彈性膜片聯軸器)就能很容易的拆出葉輪。
軸承、軸封等零部件。AY型離心油泵主要零件材質。材料類別123使用溫度-20℃~+150℃-45℃~+400℃-45℃~+400℃零件名稱泵體泵蓋HT250ZG230-450ZG1Cr13Ni葉輪HT250ZG230-450ZG1Cr13Ni軸4535CrMo3Cr13泵體密封環HT250HT2503Cr13葉輪密封環QT50-5QT50-53Cr13填料軸套HT250453Cr13機械密封軸套25253Cr13或1Cr13除以上三類材質外。
用戶還可以選用其他材料也可按GB/3215-82煉廠化工及石油化工流程用離心泵，通用技術條件，選擇泵的各零部件材料或其他特殊材料，但需與我廠洽商。Y型系列離心油泵可用在石油精致、石油化工和化學工業及其它輸送不含固體顆粒的石油、液化石油氣等介質。
