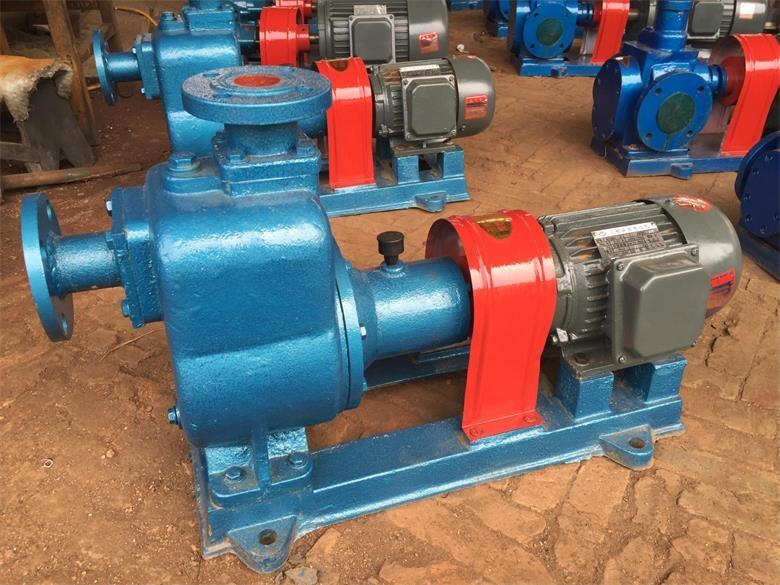

50CYZ-35儲油罐自吸油泵工作原理 紅旗泵廠告知
CYZ離心式自吸油泵采用軸向回液的泵體結構。泵體由吸人室、儲液室、渦卷室、回液孔、氣液分離室等組成，泵正常起動后，葉輪將吸人室所存的液體及吸人管路中的空氣一起吸人，并在葉輪內得以完全混合，在離心力的作用下，液體夾帶著氣體向渦卷室外緣流動，在葉輪的外緣上形成有一定厚度的白色泡沫帶及高速旋轉液環。氣液混合體通過擴散管進入氣液分離室。此時，由于流速突然降低，較輕的氣體從混合氣液中被分離出來，氣體通過泵體吐出口繼續上升排出。脫氣后的液體回到儲液室，并由回流孔再次進入葉輪，與輪內部從吸人管路中吸人的氣體再次混合，在高速旋轉的葉輪作用下，又流向葉輪外緣……。隨著這個過程周而復始地進行下去，吸人管足各中的空氣不斷減少，直到吸盡氣體，完成自吸過程，泵便投入正常作業。因為該泵具有這種獨特的排氣能力，所以此泵能輸送含有氣體的液體，無需安裝底閥，使用在油輪上時具有良好的掃艙功能。
在一些泵的軸承體底部還設有冷卻室。當軸承發熱引起軸承體溫升超過70度時，可在冷卻室處通過任意一只冷卻液管接頭，注人冷卻液循環冷卻。泵內部防止液體由高壓區向低壓區泄漏的密封機構是前后密封環，前密封環裝在泵體上，后密封環裝在軸承體上，當泵經長期運轉密封環磨損到一定程度，并影響到水泵的效率及自吸性能,應給予更換。
CYZ離心式自吸油泵用性能參數表
|
序號 |
型號 |
流量 |
揚程 |
泵汽蝕 |
自吸性能 |
轉速 |
軸功率 |
進出口徑 |
電機 |
||
|
m3/h |
L/min |
型號 |
功率kw |
||||||||
|
1 |
25CYZ-27 |
3 |
50 |
27 |
3 |
3 |
2900 |
0.6 |
25 |
YB801-2 |
0.75 |
|
2 |
40CYZ-20 |
6.3 |
105 |
20 |
3.5 |
2 |
2900 |
0.88 |
40×32 |
YB802-2 |
1.1 |
|
3 |
40CYZ-40 |
10 |
167 |
40 |
3.5 |
1.5 |
2900 |
2.8 |
50×40 |
YB112M-2 |
4 |
|
4 |
50CYZ-12 |
15 |
250 |
12 |
3.5 |
2.5 |
2900 |
1.1 |
50 |
YB90S-2 |
1.5 |
|
5 |
50CYZ-20 |
18 |
300 |
20 |
3.5 |
2 |
2900 |
1.8 |
50 |
YB90L-2 |
2.2 |
|
6 |
50CYZ-35 |
14 |
233 |
35 |
3.5 |
1.5 |
2900 |
2.7 |
50 |
YB112M-2 |
4 |
|
7 |
50CYZ-50 |
12.5 |
208 |
50 |
3.5 |
1.5 |
2900 |
4.3 |
50 |
YB132S1-2 |
5.5 |
|
8 |
50CYZ-60 |
15 |
250 |
60 |
3.5 |
1.5 |
2900 |
6.3 |
50 |
YB132S2-2 |
7.5 |
|
9 |
50CYZ-75 |
20 |
333 |
75 |
3.5 |
1.5 |
2900 |
9.9 |
50 |
YB160M1-2 |
11 |
|
10 |
65CYZ-15 |
30 |
500 |
15 |
4 |
2 |
2900 |
1.92 |
65 |
YB100L-2 |
3 |
|
11 |
65CYZ-30 |
25 |
416 |
30 |
4 |
2 |
2900 |
3.2 |
65 |
YB112M-2 |
4 |
|
12 |
80CYZ-13 |
35 |
583 |
13 |
4 |
3.5 |
2900 |
1.9 |
80 |
YB100L-2 |
3 |
|
13 |
80CYZ-17 |
43 |
716 |
17 |
4 |
2 |
2900 |
3.1 |
80 |
YB112M-2 |
4 |
|
14 |
80CYZ-25 |
50 |
833 |
25 |
4 |
1.5 |
2900 |
5.2 |
80 |
YB132S2-2 |
7.5 |
|
15 |
80CYZ-32 |
50 |
833 |
32 |
4 |
1.5 |
2900 |
6.8 |
80 |
YB132S2-2 |
7.5 |
|
16 |
80CYZ-55 |
60 |
1000 |
55 |
4 |
1.5 |
2900 |
15.0 |
80 |
YB160L-2 |
18.5 |
|
17 |
80CYZ-70 |
60 |
1000 |
70 |
4 |
1.2 |
2900 |
20.1 |
80 |
YB180M-2 |
22 |
|
18 |
100CYZ-40 |
100 |
1667 |
40 |
4 |
2 |
2900 |
18.3 |
100 |
YB180M-2 |
22 |
|
19 |
100CYZ-40A |
100 |
1667 |
40 |
4 |
1.5 |
1470 |
18.5 |
100 |
YB180L-4 |
22 |
|
20 |
100CYZ-65 |
100 |
1667 |
65 |
4 |
2 |
2900 |
27.7 |
100 |
YB200L1-2 |
30 |
|
21 |
100CYZ-75 |
70 |
1167 |
75 |
4 |
2 |
2900 |
24.2 |
100 |
YB200L1-2 |
30 |
|
22 |
150CYZ-55 |
160 |
2667 |
55 |
5 |
2 |
2900 |
38.1 |
150 |
YB225M-2 |
45 |
|
23 |
150CYZ-65 |
170 |
2833 |
65 |
5 |
1.3 |
1470 |
51.0 |
150 |
YB250M-4 |
55 |
|
24 |
200CYZ-63 |
280 |
4667 |
63 |
5 |
1.5 |
1480 |
75.1 |
200 |
YB280M-4 |
90 |
|
25 |
80CYZ-125 |
50 |
833 |
125 |
4 |
1.5 |
2900 |
41.3 |
80 |
YB250M-2 |
55 |
|
26 |
100CYZ-125 |
100 |
1667 |
125 |
4 |
1.5 |
2900 |
69.4 |
100 |
YB280S-2 |
75 |
|
27 |
150CYZ-125 |
150 |
2500 |
125 |
5 |
1.5 |
2900 |
93 |
150 |
YB315S-2 |
110 |
|
28 |
200CYZ-125 |
200 |
3333 |
125 |
5 |
1.5 |
2900 |
119.7 |
200 |
YB315M-2 |
132 |
|
29 |
250CYZ-50 |
400 |
6666 |
50 |
6 |
1.5 |
1480 |
77.2 |
250 |
YB280M-4 |
90 |
