◆高壓旁路閥的結構

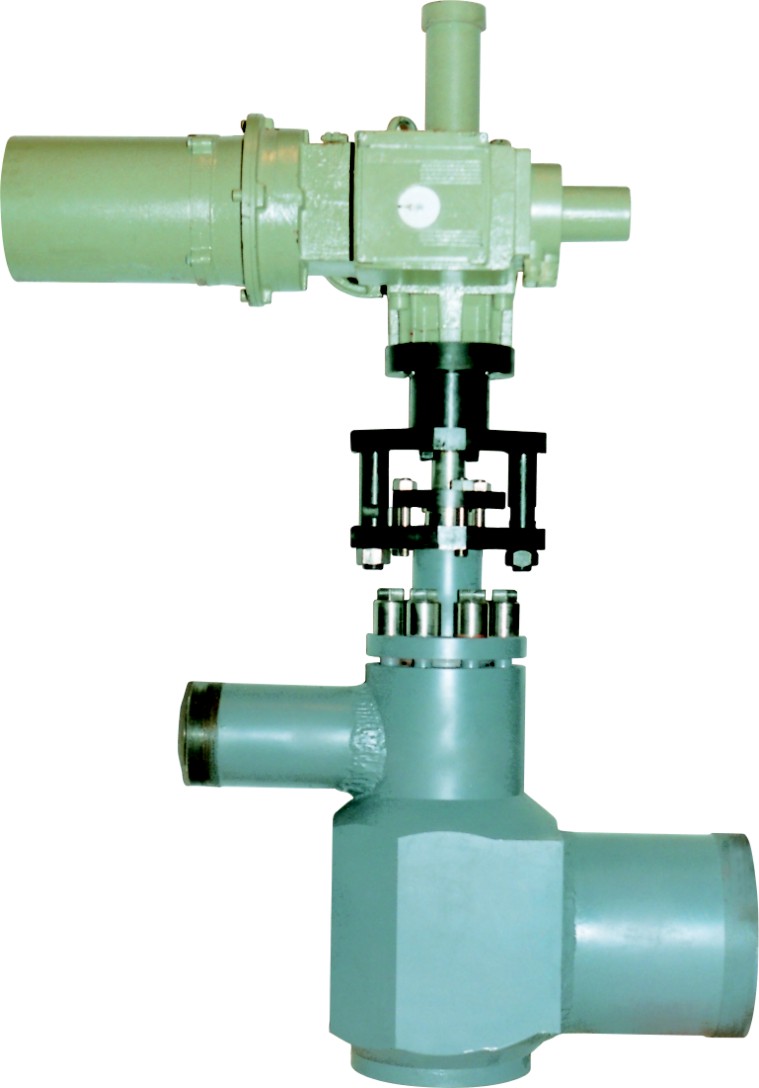

STA高壓旁路調節閥工作條件很差，一般都在節流狀態下運行，溫差應力很大，節流的汽蝕現象嚴重，閥門極易損壞。由此可見，設計制造出性能優越、耐汽蝕、強度高、噪聲低、結構簡單可靠的高壓旁路閥非常重要。我公司針對上述工況要求，對高壓旁路閥結構設計和材料選擇等方面進行了優化，設計出新型的高壓旁路閥。其特點是節流元件采用了多孔套筒結構，與閥芯構成節流元件；在閥芯后布置降壓孔板；蒸汽出口設計成縮放口；減溫水由外部引入閥體后，通過多孔管噴出，與高溫蒸汽直接混合來降低蒸汽溫度；采用這些結構后，使運行中汽蝕量大為減輕，延長了高壓旁路閥的使用壽命；閥座設計成可拆卸結構，拆裝方便，便于檢修；閥座密封面采用斜面結構，設計合理，使調整門密封面的密封達到很好效果。適用于300、600、1000MW再熱機組汽輪機的高壓旁路系統。
◆主要技術參數
公稱通徑DN（mm） |
250 |
350 |
400 |
|||
公稱壓力PN (MPa) |
32 |
32 |
32 |
|||
工況 |
標準 |
強度 |
標準 |
強度 |
標準 |
強度 |
一次蒸汽壓力(MPa) |
26.25 |
29.3 |
26.25 |
29.3 |
26.25 |
29.3 |
二次蒸汽壓力(MPa) |
6.4 |
7.5 |
6.4 |
7.5 |
6.4 |
7.75 |
最大允許壓降(MPa) |
19.9 |
21.8 |
19.9 |
21.8 |
19.9 |
21.8 |
一次蒸汽溫度（℃） |
600 |
610 |
600 |
610 |
600 |
610 |
二次蒸汽溫度（℃） |
378 |
528 |
378 |
528 |
378 |
528 |
額定流量系數 Cv |
190 |
360 |
413 |
|||
流量特性 |
線性 |
|||||
保證運行噪音等級dB(A) |
85 |
|||||
旁路型式（進出方向） |
角閥 |
|||||
快開/關時間 （S） |
2-5 |
|||||
常速時間 （S） |
＜10~34 |
|||||
節流裝置 |
2級可控2級不可控 |
|||||
連接形式 |
焊接 |
|||||
配用執行機抅 |
電動、氣動、液壓 |
|||||
減溫水壓力(MPa) |
32~42 |
32~42 |
32~42 |
|||
減溫水溫度（℃） |
100~350 |
100~350 |
100~350 |
|||
行程L （mm） |
150~250 |
150~250 |
150~250 |
|||
◆閥門主要材料
名 稱 |
材 料 |
閥體 |
F92 |
閥蓋 |
F92 |
閥桿 |
X19 CrMoNbVN 11-1 |
閥芯 |
X19 CrMoNbVN 11-1 |
閥座 |
SA 182M,Gr.F92 |
籠罩 |
X19 CrMoNbVN 11-1 |
