ADSS光纜簡介：
ADSS光纜是一種全部由介質材料組成、可直接懸掛于電力桿塔上的非金屬光纜，主要用于架空高壓輸電系統的通信路線，也可用于雷電多發地帶、大跨度等架空敷設環境下的通信線路。

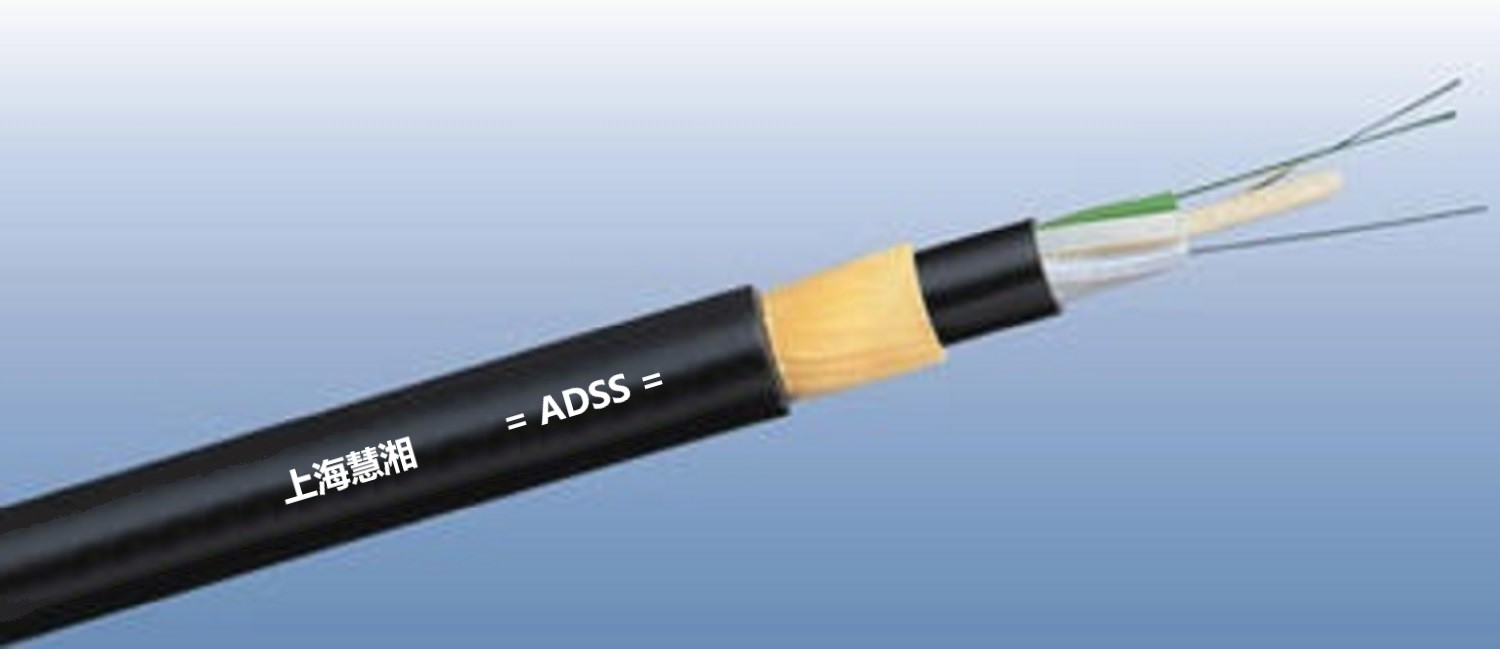

ADSS光纜結構：
ADSS光纜產品主要結構：PBT松套管，非金屬中心加強件(FRP)，PE內護層，芳綸纖維層，PE外護套或抗電痕外護套。
ADSS光纜設計要素：
1.所處環境氣象區域：1.風速 2.敷冰厚度3.氣溫 4.地形地貌
2.被架設的電力線路：1. 額定高壓和*高運行電壓
3.桿塔型式及導線、地線的型號和布置
4.耐張段長度、標準擋距(代表擋距、*大水平擋距、至大垂直擋距)
5.各耐張段的導線、地線zui大弧垂。
產品型號：ADSS
產品結構：PBT松套管，非金屬中心加強件(FRP)，PE內護層，芳綸纖維層，PE外護套或AT抗電痕外護套
敷設方式：架空
使用溫度：-40℃～+65℃
應用范圍：用于架空高壓輸電系統、雷電多發地帶、大跨度等架空敷設環境下的通信線路。
ADSS光纜產品特點：
1．合理的設計及精確的控制松套管中光纖的余長，使光纜具有優良的抗拉性能和溫度性能。
2．精確控制芳綸絞合工藝，提高光纜的抗拉能力。
3．光纜敷設區空間電位不大于110KV，采用普通PE外護套，光纜敷設區空間電位大于110KV，采用抗電痕護套AT。
4．重量輕，纜徑小，減少了冰凌、風力的影響和對塔架、支撐物的負荷。
5．跨距大，*大跨距超過1000米可不斷電架設。
6．工程輔助設計（弧垂張力表、場強計算、掛點選擇、金具配置）。
光學特性
G.652 | G.655 | 50/125μm | 62.5/125μm | ||
衰減 (+20℃) | @850nm | ≤3.0 dB/km | ≤3.0 dB/km | ||
@1300nm | ≤1.0 dB/km | ≤1.0 dB/km | |||
@1310nm | ≤0.36 dB/km | ≤0.40 dB/km | |||
@1550nm | ≤0.22 dB/km | ≤0.23dB/km | |||
帶寬(A級) | @850nm | ≥500 MHz·km | ≥200 MHz·km | ||
@1300nm | ≥1000 MHz·km | ≥600 MHz·km | |||
數值孔徑 | 0.200±0.015NA | 0.275±0.015NA | |||
光纜截止波長 | ≤1260nm | ≤1480nm | |||
ADSS光纜技術參數：
光纖芯數 | 2-144 | |
跨距 m | 50-1000 | |
標稱弧度 % | 1-2 | |
標稱負荷 N | 800-100000 | |
風速 m/s | ≤30 | |
光纜外徑mm | 10.5-17 | |
光纜重量Kg/km | 130-260 | |
允許壓扁力(N/100mm) | 2200 | |
*小彎曲半徑（D：光纜外徑mm) | 靜態 | 15D |
動態 | 25D | |
包裝和交貨長度：
標準木盤或鐵木盤
交貨長度標稱值：根據項目設計要求段長交貨長度，至長不超5.5KM。
備注：
1、光纜結構如圖所示，成品光纜外徑為近似值。
2、護套顏色：黑色,其表面每米標識：制造廠名稱、型號、規格、長度 、生產日期(年、月)。
