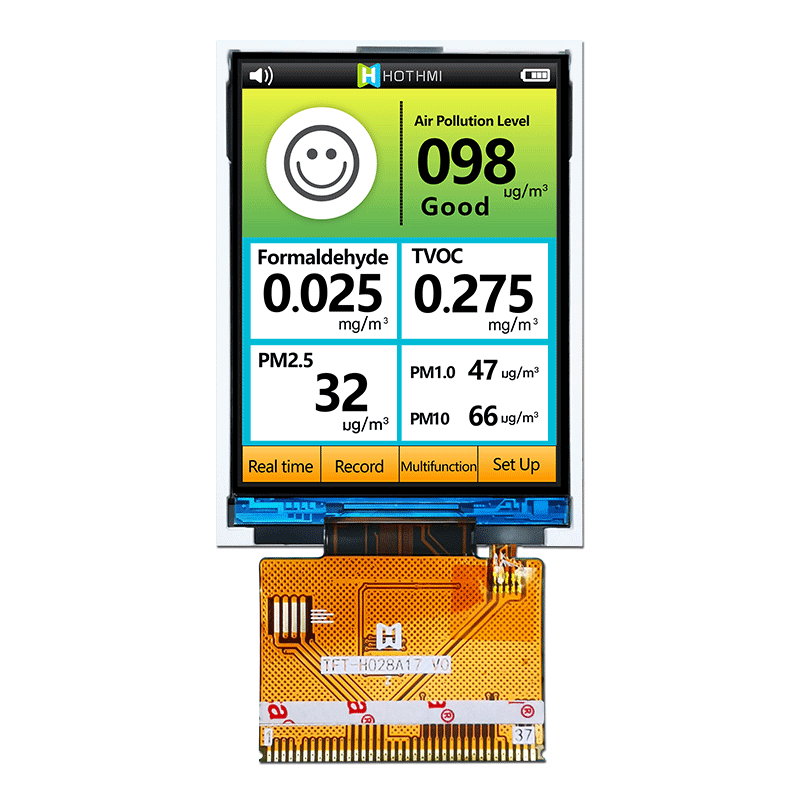

2.8英寸240x320點陣MCUTFT液晶顯示屏ICST7789/TFT-H028A17
產品描述
產品型號：TFT-H028A17QVTST2R37
視場窗口尺寸 -2.8英寸
顯示尺寸 -2.8英寸
有效尺寸mm -43.20(H) x 57.60(V)
產品應用-戶外儀表
視角 -12H視角
接線方式 PIN碼 -37PIN
工作溫度 --20~70℃
供電電壓 -3.3V
一般特性
|
物品 |
標準值 |
單元 |
|
顯示屏尺寸 |
2.8 |
英寸 |
|
像素?cái)?shù) |
240(水平)*3(RGB)*320(垂直) |
點 |
|
顯示尺寸 |
43.20(水平)*57.60(垂直) |
毫米 |
|
外形尺寸 |
50.00(高) * 69.20(垂直)* 2.30(深) |
|
|
觀看方向 |
12 點鐘(U70/D40/L70/R70) |
- |
|
接口方式 |
8080 MCU8 位或 16位（默認） |
|
|
驅動IC |
ST7789 |
|
|
供電 |
IOVCC=1.8V,VCI=2.8V或 3.3V(Typ) |
V |
|
背光 |
白光LED/4PCS/1PCS串4路并 |
|
|
觸控面板 |
沒有TP |
|
|
CTP驅動IC |
- - - |
|
|
CTP驅動條件 |
VDD=3.3V |
|
|
TFT操作 |
-20～+70 |
℃ |
|
TFT存儲AT |
-30～+80 |
TFT管腳說明
|
針號 |
象征 |
描述 |
|
1 ～ 4 |
數據庫[0～3] |
MCU并行接口數據總線 |
|
5 |
地線 |
電源地 |
|
6 |
VCI |
電源供應 |
|
7 |
CSX |
片選引腳。低電平使能。 |
|
8 |
RS |
-在并行接口中顯示數據/命令選擇引腳。 “RS=IOVCC”顯示數據或參數�！癛S=GND”命令數據。 |
|
9 |
寫字臺 |
寫使能 |
|
10 |
研發 |
讀使能 |
|
11 |
數控 |
未連接 |
|
12 |
數控/RTP_XL |
未連接，RTP控制引腳 |
|
13 |
數控/RTP_YU |
|
|
14 |
NC/RTP_XR |
Not connected,RTPcontrol pins |
|
15 |
NC/RTP_YD |
|
|
16 |
LEDA |
LED anode |
|
17 ～ 20 |
LEDK |
LEDcathode |
|
21 |
NC |
Notconnected |
|
22 |
DB[4] |
MCU parallelinterface data bus |
|
23 ～ 30 |
DB[8～15] |
|
|
31 |
RESX |
Reset signal. Signalis active low |
|
32 ～ 33 |
VCI |
Powersupply |
|
34 |
GND |
Power supplyground |
|
35 ～ 37 |
DB[5～7] |
