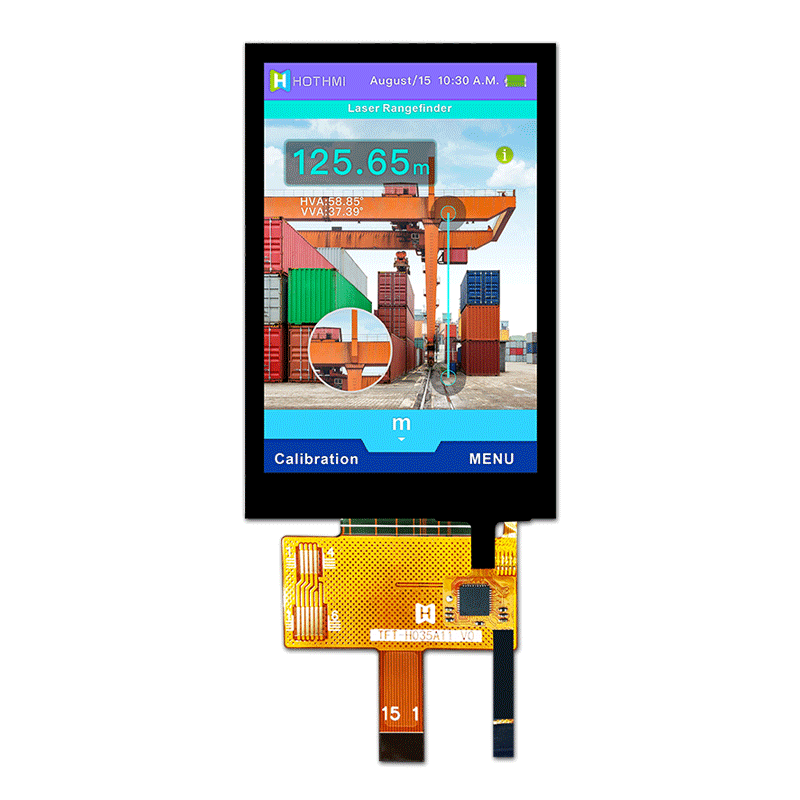

3.5寸 320X480TFT LCD SPI ST7796 電容觸摸屏/TFT-H035A11HVTST4C15
產品描述
產品型號：TFT-H035A11HVTST4C15
尺寸 - 54.66x 83.0 x 3.80
視域窗口尺寸 - 3.5inch
顯示尺寸 - 3.5inches
有效尺寸 -48.96 x 73.44
產品應用 -戶外儀表
連接方式 PIN 數 -15PIN
接口方式 - SPI接口
特別說明 -FT6336G帶CTP電容觸摸芯片
電源電壓-3.3V
一般特征
|
物品 |
標準值 |
單元 |
||
|
顯示屏尺寸 |
3.5 |
英寸 |
||
|
像素數 |
320(水平)*3(RGB)*480(垂直) |
點 |
||
|
顯示區域 |
48.96（高）*73.44（垂直） |
毫米 |
||
|
外形尺寸 |
55.40(H) * 85.16(V)* 4.05(D)(V0-2) |
|||
|
觀看方向 |
12 點鐘(U60/D60/L70/R70) |
- |
||
|
界面 |
SPI 3 線或 4線串行接口 |
|||
|
驅動IC |
ST7796 |
|||
|
駕駛員狀況 |
IOVCC=1.8V,VCI=2.8V或 3.3V(Typ) |
V |
||
|
背光 |
白光LED/6顆/1顆串聯6路并聯 |
|||
|
觸控面板 |
沒有TP |
有RTP |
用CTP |
- |
|
CTP驅動IC |
FT6336G(V0-2) |
|||
|
CTP驅動條件 |
VDD=3.3V |
|||
|
TFT操作 |
-20～+70 |
℃ |
||
|
TFT存儲AT |
-30～+80 |
|||
引腳說明
|
針號 |
象征 |
描述 |
|
1 |
LEDK |
LED陰極 |
|
2 |
樂達 |
LED陽極 |
|
3 |
地線 |
電源地 |
|
4 |
接口接口 |
3線和4線SPI接口選擇 |
|
5 |
RESX |
復位信號。信號低電平有效 |
|
6 |
SPI-SDA接口 |
-串行接口數據輸入/輸出引腳。 - 數據在 SCL信號的上升沿被鎖存。 |
|
7 |
SPI-SCL |
串行接口時鐘 |
|
8 |
SPI-D/CX |
串行接口數據/命令選擇引腳 |
|
9 |
SPI-CSX |
片選引腳。低電平使能。 |
|
10 |
VCI |
電源供應 |
|
11 |
CTP-VDD |
CTP電源 |
|
12 |
CTP-SCL |
CTPI2C時鐘信號 |
|
13 |
CTP-SDA |
CTP I2C數據信號 |
|
14 |
CTP-國際 |
CTP中斷信號 |
|
15 |
CTP-RES |
CTP 復位引腳 |
