詳細信息
產品描述
|
產品類別： |
圖形液晶模塊 |
顯示內容： |
128x64 |
|
外形尺寸(Mm): |
90.0X59.0X8.6mm |
視窗尺寸(Mm): |
65x38 |
|
顯示尺寸（毫米）： |
60.77x32.93 |
點距(Mm): |
0.45x0.49 |
|
視角： |
6點 |
連接： |
17PIN |
|
工作溫度： |
-20~70℃ |
電源電壓： |
3.0V |
|
驅動芯片型號： |
ST7565R |
|
|
|
強調： |
SPI圖形液晶顯示器,圖形液晶顯示器 ST7565R,黃色 LCD 圖形 128x64 |
||
產品描述

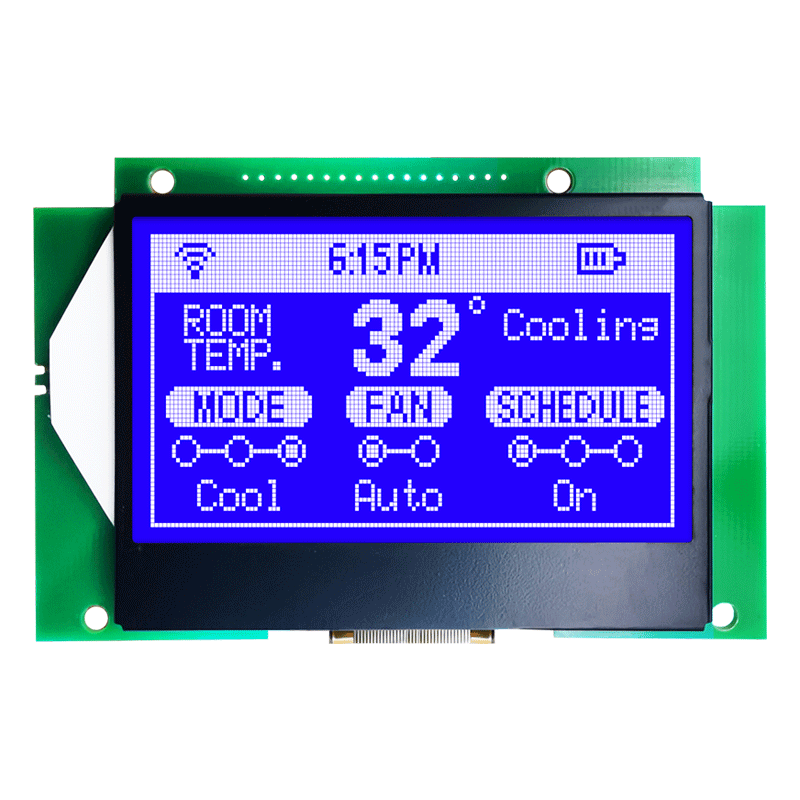

128X64 SPI圖形液晶顯示模塊 ST7565R | STN-黃顯/HTM12864-8B
HTM12864-8B| 單色圖形模塊 | 128x64 像素 | 透反式液晶顯示器 | 側面白色背光| STN (+) 正極顯示
描述
HOTLCDHTM12864-8B 是一款單色圖形LCD 顯示器 128x64 模塊。HTM12864-8B型號內置ST7565控制器或等效IC；支持6800個8位并行接口。這個 HTM12864-8B 單色圖形顯示 LCD 128x64 模塊是 3.0V 電源。HTM12864-8B單色圖形顯示器有兩個衍生版本；它們是用于負壓3.3V供電的HTM12864-8B和用于雙排引出線接口的HTM12864-8B。
HTM12864-8B的優點是在 PCB 板上進行電路布局，并帶有螺絲孔，使模塊可以很容易地固定在客戶的應用程序上。模塊可在-20℃至+70℃的溫度范圍內工作；儲存溫度范圍為-30℃至+80℃。
產品參數
|
物品 |
標準值 |
單元 |
|
點數 |
128x64 |
點 |
|
模塊尺寸 |
90.0X59.0X8.6mm |
毫米 |
|
顯示區域 |
65x38 |
|
|
網點大小 |
0.45x0.49 |
|
|
點距 |
0.475x0.515 |
|
|
工作溫度 |
-20~70 |
℃ |
|
儲存溫度 |
-30~80 |
|
|
驅動方式 |
1/128 DUTY,1/ 12 BIAS,VOP= 3.3V |
|
|
觀看方向 |
6點 |
|
|
顯示模式 |
STN/黃色 |
|
|
顯示類型 |
透射式/負性 |
|
|
驅動IC |
ST7565R |
|
|
背光 |
白色 |
|
|
產品應用 |
工控、儀器儀表 |
|
