詳細信息
產品描述
產品類別： | 標準COB液晶模組 | 顯示內容： | 640x200 |
產品應用： | 紡織機械 | 可視角度： | 6點 |
引腳數： | 17PIN | 特別說明： | 單片機/8位 |
強調： | 640x200 圖形 LCD 模塊,耐用圖形 LCD 模塊,DFSTN圖形顯示模塊 | ||
產品描述

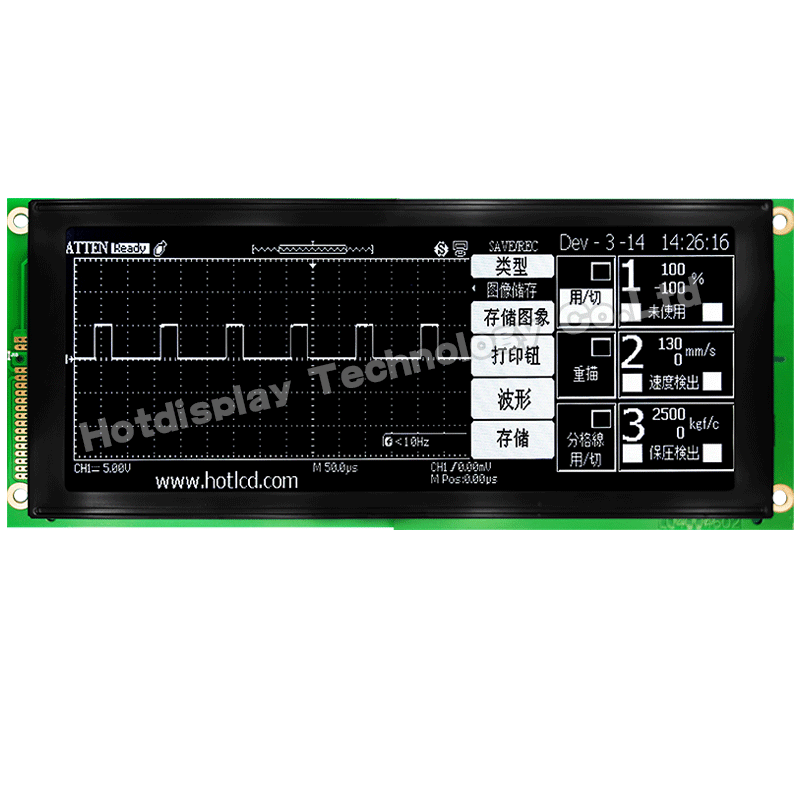

640x200圖形液晶顯示模塊 |?DFSTN白色背光/HTM640200
HTM640200|?單色圖形模塊 |?640x200 像素 |?透射式液晶顯示器 |?白色背光|DFSTN(-)負藍顯|?內置負電壓 |?可選擇的字體大小
描述
HTM640200是一款單色640x200圖形LCD模塊，模塊尺寸為260x110.7mm，AA尺寸為211.17x79.17 mm。此圖形 LCD 顯示器內置控制器，模塊上帶有直式單低排針（17 針，針距 2.54 毫米）；它通過 6800/8080 8 位并行接口進行通信。該LCD模塊可在0℃至+50℃的溫度范圍內工作；儲存溫度范圍為-20℃至+70℃。?
產品參數
物品 | 標準值 | 單元 |
點數 | 640X200點 | ---- |
模塊尺寸 | 260x110.4x9.4 | 毫米 |
顯示區域 | 211.17x79.17 | |
網點大小 | 0.366x0.3 | |
點距 | 0.396x0.33 | |
工作溫度 | 0~50 | ℃ |
儲存溫度 | -20~70 | |
? 驅動方式 | ? 1/128 DUTY,1/ 12 BIAS,VOP= 15.0V 觀看方向 6點鐘 顯示模式 DFSTN 顯示類型 透射式/負性 驅動IC - | |
背光 | 白色 | |
